专利号: 2024207364703
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-11-04
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

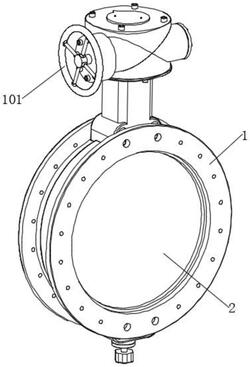

1.一种蝶阀的密封结构,包括阀体(1)和密封组件(2),其特征在于:所述阀体(1)上配合连接有密封组件(2),所述密封组件(2)由阀板(3)、调节组件(4)、调节盘(5)和封堵组件(6)组成,所述阀板(3)与阀体(1)配合连接设置,所述阀板(3)上配合连接有调节组件(4),所述调节组件(4)与调节盘(5)配合连接设置,所述调节盘(5)转动连接在阀板(3)内,所述调节盘(5)与封堵组件(6)配合连接设置,所述封堵组件(6)与阀板(3)滑动连接设置。

2.根据权利要求1所述的一种蝶阀的密封结构,其特征在于:所述阀体(1)的顶部配合设置有手动驱动(101)。

3.根据权利要求1所述的一种蝶阀的密封结构,其特征在于:所述阀板(3)的外环配合开设有插接槽(301),所述阀板(3)的中心部位处固定连接实体柱,所述阀板(3)的一侧固定连接有阀杆(302),所述阀杆(302)与手动驱动(101)配合连接设置。

4.根据权利要求1所述的一种蝶阀的密封结构,其特征在于:所述调节组件(4)由调节杆(401)、旋钮(402)、第一斜齿轮(403)和第二斜齿轮(404)组成,所述调节杆(401)的一端固定连接有旋钮(402),所述调节杆(401)转动连接在阀杆(302)上,所述调节杆(401)的另一端固定连接有第一斜齿轮(403),所述第一斜齿轮(403)与第二斜齿轮(404)啮合连接设置。

5.根据权利要求1所述的一种蝶阀的密封结构,其特征在于:所述调节盘(5)对称设置,两个所述调节盘(5)通过实体块固定连接设置,两个所述调节盘(5)的中心部位处开设有槽孔,槽孔配合转动连接在阀板(3)的中心部位处的实体柱上,所述调节盘(5)上开设有弧形槽(501),所述调节盘(5)的一侧与第二斜齿轮(404)固定连接设置。

6.根据权利要求1所述的一种蝶阀的密封结构,其特征在于:所述封堵组件(6)由第一封堵板(601)、第二封堵板(602)、第一连接轴(603)和第二连接轴(604)组成,所述第一封堵板(601)和第二封堵板(602)配合设置有若干个,若干个第一封堵板(601)和若干个第二封堵板(602)呈环形阵列设置,所述第一封堵板(601)和第二封堵板(602)错位滑动抵触设置,所述第一封堵板(601)和第二封堵板(602)配合滑动连接在插接槽(301)内,所述第一封堵板(601)和第二封堵板(602)位于插接槽(301)内部的一端分别固定连接有第一连接轴(603)和第二连接轴(604),所述第一封堵板(601)和第二封堵板(602)滑动连接在两个调节盘(5)之间,所述第一连接轴(603)和第二连接轴(604)与对应的弧形槽(501)滑动连接设置。
