专利号: 2024207355808
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

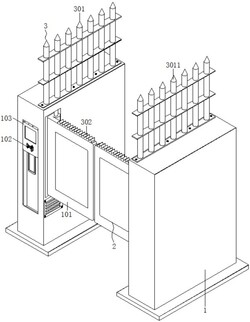

1.一种智能安防门禁,包括固定座(1),其特征在于:所述固定座(1)的内侧皆设置有闸门(101),所述固定座(1)的表面设置有控制面板(103),所述控制面板(103)的表面安装有IC卡识别区(102),所述固定座(1)的内部皆安装有伺服电机(104),所述伺服电机(104)的输入端与控制面板(103)的输入端电性连接,所述伺服电机(104)的输出端通过联轴器固定有转柱(105),所述转柱(105)的一端与固定座(1)的内壁相转动连接,所述转柱(105)的表面与闸门(101)的表面相固定连接,所述闸门(101)的表面设置有广告机构(2),所述广告机构(2)由观察板(201)和广告组件(202)组成,所述固定座(1)的顶部位置处设置有防爬机构(3),所述防爬机构(3)的内部包括有拦挡部件(301)和齿条(302),所述闸门(101)的表面设置有移动机构(4),所述移动机构(4)由滑槽(401)和移动组件(402)组成。

2.根据权利要求1所述的一种智能安防门禁,其特征在于:所述闸门(101)的表面设置有广告组件(202),所述闸门(101)的表面镶嵌有观察板(201),所述观察板(201)为透明的塑料材质。

3.根据权利要求2所述的一种智能安防门禁,其特征在于:所述广告组件(202)的内部包括有密封圈(2021)、紧固螺栓(2022)、广告板(2023)和收容腔体(2024),所述闸门(101)的表面开设有收容腔体(2024),所述收容腔体(2024)的内部设置有广告板(2023),所述广告板(2023)与收容腔体(2024)相互滑动配合。

4.根据权利要求3所述的一种智能安防门禁,其特征在于:所述收容腔体(2024)内部的一侧粘黏有密封圈(2021),所述密封圈(2021)的一侧与广告板(2023)的一侧紧密贴合,所述广告板(2023)的表面皆螺纹连接有紧固螺栓(2022),所述紧固螺栓(2022)的一端贯穿广告板(2023)并与收容腔体(2024)的内壁螺纹紧固。

5.根据权利要求1所述的一种智能安防门禁,其特征在于:所述闸门(101)的顶部位置处固定有齿条(302),所述固定座(1)的顶部位置处设置有拦挡部件(301)。

6.根据权利要求5所述的一种智能安防门禁,其特征在于:所述拦挡部件(301)的内部包含有挡杆(3011)、连接板(3012)、紧固螺柱(3013)和插孔(3014),所述固定座(1)的顶部位置处皆开设有插孔(3014),所述插孔(3014)的内部设置有挡杆(3011),所述挡杆(3011)与插孔(3014)相互插接配合。

7.根据权利要求6所述的一种智能安防门禁,其特征在于:所述挡杆(3011)的表面皆固定有连接板(3012),所述挡杆(3011)的表面螺纹连接有紧固螺柱(3013),所述紧固螺柱(3013)的一端贯穿挡杆(3011)并与固定座(1)的表面螺纹紧固。

8.根据权利要求1所述的一种智能安防门禁,其特征在于:所述闸门(101)的表面开设有滑槽(401),所述滑槽(401)与控制面板(103)相互滑动配合,所述滑槽(401)的内部设置有移动组件(402)。

9.根据权利要求8所述的一种智能安防门禁,其特征在于:所述移动组件(402)的内部包括有把手(4021)、伸展弹簧(4022)、卡框(4023)和卡框(4023),所述滑槽(401)的内部固定有卡框(4023),所述控制面板(103)的顶部位置处固定有卡块(4024),所述卡块(4024)与卡框(4023)相互卡接配合。

10.根据权利要求9所述的一种智能安防门禁,其特征在于:所述控制面板(103)的顶部位置处皆固定有伸展弹簧(4022),所述伸展弹簧(4022)的一端与滑槽(401)的内壁相固定连接,所述控制面板(103)的底部位置处固定有把手(4021)。
