专利号: 2024207353130
申请人: 河北布特建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

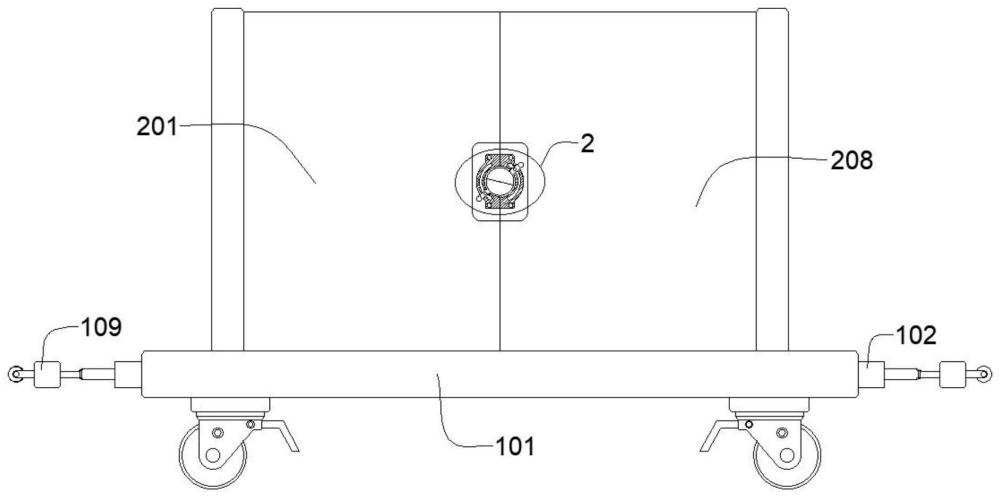

1.一种防撞击墙面的建筑施工吊篮,包括防撞机构(1),以及安装于防撞机构(1)两侧的辊轮(110);

所述防撞机构(1)的一侧设置有连接机构(2),且连接机构(2)的一侧转动连接于高空吊篮(101)的一端;

其特征在于,还包括:

所述防撞机构(1)包括高空吊篮(101),所述高空吊篮(101)的前后两侧均固定连接有底板(102),所述底板(102)的一侧开设有凹槽(103);

其中,凹槽(103)的内部固定连接有导杆(104),所述导杆(104)外侧的中心位置套设有第一弹簧(105),所述第一弹簧(105)的左右两端均贴合连接有滑块(106);

其中,滑块(106)的内部与导杆(104)滑动连接,所述滑块(106)远离第一弹簧(105)的一端固定连接有阻尼颗粒(107),所述阻尼颗粒(107)远离滑块(106)的一端贯穿导杆(104)并与凹槽(103)固定连接。

2.根据权利要求1所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述滑块(106)的一侧转动连接有连杆(108),所述连杆(108)远离滑块(106)的一侧转动连接有弹性条(109)。

3.根据权利要求2所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述弹性条(109)的一侧固定连接有若干个辊轮(110),所述辊轮(110)的个数为六个,且辊轮(110)均匀分布在弹性条(109)的一侧,所述弹性条(109)另一侧的两端均固定连接有支撑柱(111)。

4.根据权利要求3所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述支撑柱(111)的外侧套设有套筒(112),所述套筒(112)的一端与底板(102)固定连接,所述套筒(112)内部的一端设置有第二弹簧(113),所述第二弹簧(113)的一端与支撑柱(111)贴合连接,所述套筒(112)内部的另一端固定连接有颗粒阻尼(114),所述颗粒阻尼(114)的内部与支撑柱(111)穿插连接。

5.根据权利要求1所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述连接机构(2)包括第一挡板(201),所述第一挡板(201)的一侧与高空吊篮(101)转动连接,所述第一挡板(201)另一侧的中心位置固定连接有第一拼接块(202)。

6.根据权利要求5所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述第一拼接块(202)的内部开设有限位槽(203),所述限位槽(203)的内部滑动连接有螺栓(204),所述螺栓(204)的外侧螺纹连接有把手(205),所述把手(205)的一端固定连接有半圆球(206),所述半圆球(206)的外侧与第一拼接块(202)转动连接。

7.根据权利要求6所述的一种防撞击墙面的建筑施工吊篮,其特征在于:所述第一拼接块(202)靠近半圆球(206)的一侧贴合连接有第二拼接块(207),所述第二拼接块(207)的一侧固定连接有第二挡板(208),所述第二挡板(208)远离第二拼接块(207)的一端与高空吊篮(101)转动连接,所述第二拼接块(207)内部结构与第一拼接块(202)内部的结构一致。
