专利号: 2024207340770
申请人: 山东省博兴县邦厨厨业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

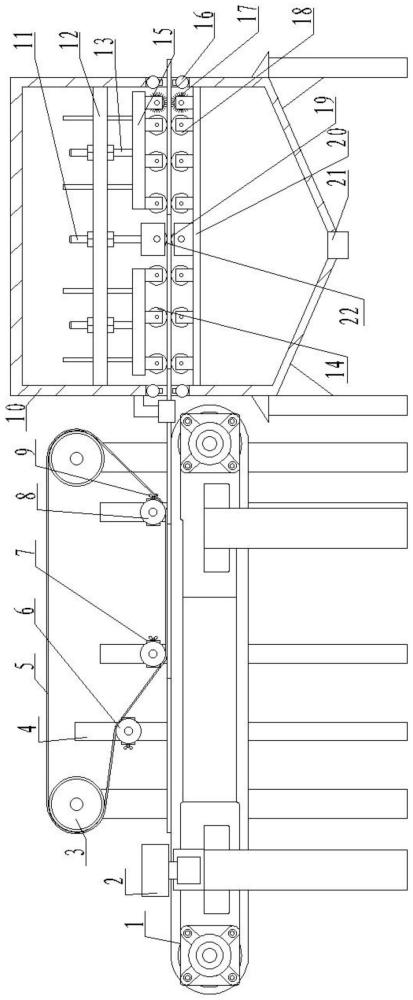

1.一种不锈钢板抛光装置,包括下带式输送机(1),其特征在于:下带式输送机(1)的上方设有上输送带(5),上输送带(5)的两端均设有转向辊筒(3),下带式输送机(1)的右侧设有抛光箱(10),抛光箱(10)的底部设有排尘管(21),抛光箱(10)的左右两侧均设有进出口,抛光箱(10)的中部上下分别设有上抛光砂辊(22)和下抛光砂辊(19),上抛光砂辊(22)的左右两侧设有导向压辊(14),下抛光砂辊(19)的左右两侧设有导向托辊(18),下层上输送带(5)的上方设有两个调节导辊(8),上输送带(5)的下方设有张紧导辊(6),张紧导辊(6)和调节导辊(8)的后端均固定有滑套(7),每个滑套(7)中间设有支撑柱(4),每个滑套(7)上设有锁紧螺栓(9)。

2.根据权利要求1所述的一种不锈钢板抛光装置,其特征在于:下带式输送机(1)的左右两端的前后侧均转动安装有限位边辊(2)。

3.根据权利要求1所述的一种不锈钢板抛光装置,其特征在于:进出口的顶部和底部均固定有吸尘管(16),吸尘管(16)上设有多个吸尘口。

4.根据权利要求3所述的一种不锈钢板抛光装置,其特征在于:上抛光砂辊(22)和下抛光砂辊(19)均转动安装有U型的吊架,上抛光砂辊(22)和下抛光砂辊(19)的后端连接有抛光电机(24),下方的吊架的底部固定有支撑架(20),导向托辊(18)转动安装在支撑架(20)上,上方的吊架的顶部中间固定有调节丝杆一(11),调节丝杆一(11)上方设有安装架(12),安装架(12)上下的调节丝杆一(11)上设有调节螺母一。

5.根据权利要求4所述的一种不锈钢板抛光装置,其特征在于:上抛光砂辊(22)左右两侧的导向压辊(14)分别转动安装有调节支架(15),调节支架(15)的中间顶部固定有调节丝杆二(13),安装架(12)上下的调节丝杆二(13)上设有调节螺母二,调节支架(15)和上方的吊架上均固定有导向杆。

6.根据权利要求5所述的一种不锈钢板抛光装置,其特征在于:右侧的调节支架(15)的右端和支撑架(20)的右端均转动安装有毛刷辊(17),毛刷辊(17)的后端连接有清扫电机。

7.根据权利要求6所述的一种不锈钢板抛光装置,其特征在于:吊架的前后端均转动安装有支撑轴(27),后端的支撑轴(27)与抛光电机(24)固定,上抛光砂辊(22)和下抛光砂辊(19)的两端分别固定有方形连接柱(23)和连接圆柱(25),后端的支撑轴(27)上设有与方形连接柱(23)配合的连接方孔,前端的支撑轴(27)与连接圆柱(25)之间套有连接套(26),连接套(26)两端设有紧固螺栓,抛光箱(10)后侧壁上设有维护口,维护口上通过固定螺栓固定有封闭板。
