专利号: 2024207316911
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

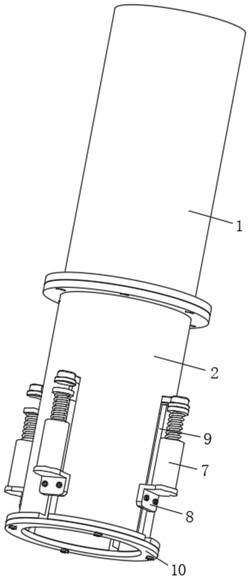

1.一种天然气管道收球筒缓冲装置,包括天然气管道(1)、收球筒(2),其特征在于:所述收球筒(2)固定安装于天然气管道(1)的底端,且收球筒(2)的内部卡接有传动滑板(3),所述传动滑板(3)的顶部设置有清理球传动座(6),且清理球传动座(6)的顶部开设有卡接凹面(11),所述传动滑板(3)的周侧设置有若干传动臂(4),且传动臂(4)延伸至收球筒(2)的外部,所述收球筒(2)的周侧固定安装有与传动臂(4)配合的若干液压阻尼杆(7),所述收球筒(2)的周侧开设有与传动臂(4)配合的导向滑槽(9)。

2.根据权利要求1所述的一种天然气管道收球筒缓冲装置,其特征在于:所述清理球传动座(6)与传动滑板(3)的中部开设有相互配合的贯通孔,所述卡接凹面(11)的顶部与收球筒(2)内壁连接处平滑过渡。

3.根据权利要求2所述的一种天然气管道收球筒缓冲装置,其特征在于:所述卡接凹面(11)的形状为半球状,所述清理球传动座(6)整体采用橡胶材质制备。

4.根据权利要求3所述的一种天然气管道收球筒缓冲装置,其特征在于:所述传动滑板(3)与清理球传动座(6)之间通过螺钉进行固定连接,所述传动滑板(3)周侧传动臂(4)的底部胶接有橡胶垫(5)。

5.根据权利要求1所述的一种天然气管道收球筒缓冲装置,其特征在于:所述传动臂(4)与液压阻尼杆(7)的数量相同,均为3‑6组,所述液压阻尼杆(7)与传动臂(4)的位置一一对应,且液压阻尼杆(7)位于传动臂(4)的正下方。

6.根据权利要求5所述的一种天然气管道收球筒缓冲装置,其特征在于:所述液压阻尼杆(7)螺旋阵列于收球筒(2)的周侧,相邻两组所述液压阻尼杆(7)之间的高度差为1‑3cm,所述液压阻尼杆(7)的底端固定安装有安装座(8),且安装座(8)通过螺钉固定安装于收球筒(2)上。

7.根据权利要求1所述的一种天然气管道收球筒缓冲装置,其特征在于:所述收球筒(2)的底端设置有连接法兰,且收球筒(2)底端通过连接法兰固定安装有加强环(10)。
