专利号: 2024207310046
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

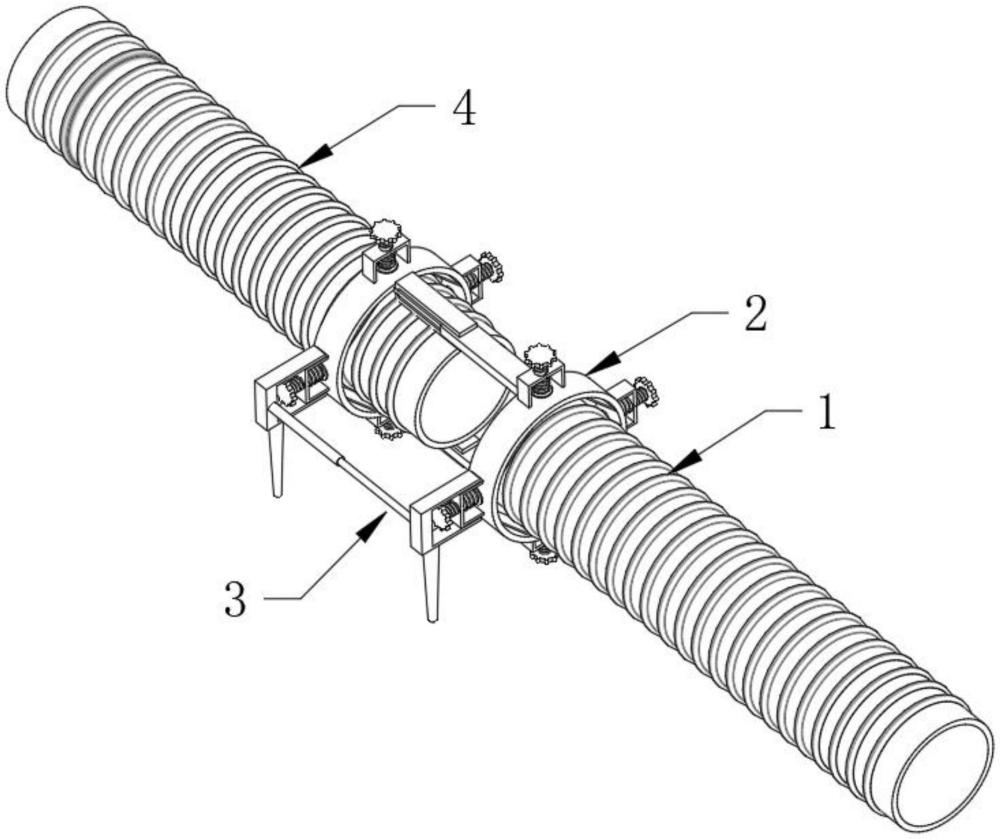

1.一种双肋增强双壁波纹管,包括第一管体(1)和第二管体(4),其特征在于:所述第一管体(1)的外表面设置有稳固结构(2),所述稳固结构(2)包括第一圆环(21)和第二圆环(29),所述第一圆环(21)的一端固定连接有两个槽杆(27),所述第二圆环(29)的一端固定连接有两个滑动杆(28),两个所述滑动杆(28)的外表面与槽杆(27)的内壁滑动连接,所述第一圆环(21)和第二圆环(29)的外表面固定连接有若干U形块(22),所述U形块(22)的内壁滑动连接有圆杆(23),所述圆杆(23)的外表面在第一圆环(21)和第二圆环(29)的内壁滑动,所述圆杆(23)的一端固定连接有凸块(26),所述圆杆(23)的外表面设置有弹簧(25),所述弹簧(25)的一端固定连接有环形片(24),所述环形片(24)位于圆杆(23)的外表面。

2.根据权利要求1所述的一种双肋增强双壁波纹管,其特征在于:所述滑动杆(28)的两侧分别固定连接有L形杆(210),所述L形杆(210)的一侧在槽杆(27)的外表面一侧滑动。

3.根据权利要求2所述的一种双肋增强双壁波纹管,其特征在于:所述凸块(26)远离圆杆(23)的一端边缘处为弧形,所述凸块(26)为橡胶材质制成。

4.根据权利要求3所述的一种双肋增强双壁波纹管,其特征在于:所述第一圆环(21)和第二圆环(29)的内壁固定连接有若干矩形块(211),所述矩形块(211)呈圆周分布在第一圆环(21)和第二圆环(29)的内壁。

5.根据权利要求4所述的一种双肋增强双壁波纹管,其特征在于:所述圆杆(23)的顶端开设有螺纹槽(212),所述圆杆(23)设置有螺纹槽(212)的外表面与U形块(22)的内壁螺纹连接。

6.根据权利要求5所述的一种双肋增强双壁波纹管,其特征在于:所述圆杆(23)的顶端固定连接有圆柱块(213),所述圆柱块(213)的外表面设置有若干凸起。

7.根据权利要求6所述的一种双肋增强双壁波纹管,其特征在于:所述U形块(22)的外表面设置有支撑结构(3),所述支撑结构(3)包括第一卡块(31)和第二卡块(32),所述第一卡块(31)和第二卡块(32)的底端固定连接有锥形杆(35),所述第一卡块(31)的一侧固定连接有圆筒(33),所述第二卡块(32)的一侧固定连接有圆柱杆(34),所述圆柱杆(34)的外表面与圆筒(33)的内壁滑动连接。

8.根据权利要求7所述的一种双肋增强双壁波纹管,其特征在于:所述第一卡块(31)和第二卡块(32)的内壁固定连接有若干矩形条(36),所述矩形条(36)呈线性分布在第一卡块(31)和第二卡块(32)的内壁。
