专利号: 2024207289539
申请人: 湖北旺派科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

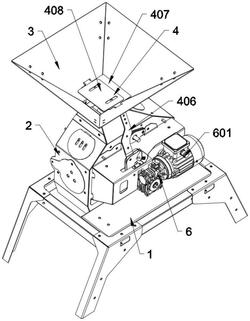

1.一种坚果加工用粉碎装置,其特征在于,包括机架(1),所述机架(1)上固定有粉碎仓(2),所述粉碎仓(2)上固定有料斗(3),所述料斗(3)内设有上料机构(4),所述粉碎仓(2)内设有粉碎机构(5);

所述上料机构(4)包括中部通过转轴转动设置于机架(1)上的翻转架(401),所述翻转架(401)上通过转轴转动设有延伸至料斗(3)内的连板(406),所述连板(406)的端部固定有支撑板(407),所述支撑板(407)的另一端部分延伸至料斗(3)外;

所述粉碎机构(5)包括通过转轴转动设置于粉碎仓(2)内的两对粉碎轴(501),所述粉碎轴(501)的外侧固定有粉碎辊(502),每对粉碎辊(502)中粉碎辊(502)转向相反。

2.根据权利要求1所述的一种坚果加工用粉碎装置,其特征在于:所述翻转架(401)的端部固定有安装板(402),所述安装板(402)上固定有一对限位轴(403),所述机架(1)上对应位置固定有连接板(404),所述限位轴(403)的端部延伸至连接板(404)侧面,所述限位轴(403)的外侧套设有压簧(405),所述压簧(405)设置于安装板(402)和连接板(404)之间。

3.根据权利要求1所述的一种坚果加工用粉碎装置,其特征在于:所述支撑板(407)上滑动安装有加长板(408),所述加长板(408)通过螺栓紧固于支撑板(407)上。

4.根据权利要求1所述的一种坚果加工用粉碎装置,其特征在于:所述机架(1)上还设有驱动机构(6),所述驱动机构(6)包括固定于机架(1)上的驱动电机(601),所述驱动电机(601)的输出轴与其中一个粉碎轴(501)固定,四个所述粉碎轴(501)上均固定有传动齿轮(602),相邻所述传动齿轮(602)彼此间相互啮合。

5.根据权利要求4所述的一种坚果加工用粉碎装置,其特征在于:与驱动电机(601)的输出轴固定的粉碎轴(501)外侧还固定有凸轮(603),所述翻转架(401)的底端通过转轴转动设置有与凸轮(603)接触的挤压轮(604)。

6.根据权利要求1所述的一种坚果加工用粉碎装置,其特征在于:所述粉碎仓(2)内还设有分流结构(7)。

7.根据权利要求6所述的一种坚果加工用粉碎装置,其特征在于:所述分流结构(7)包括固定于粉碎仓(2)内的一对导流板(701),所述粉碎仓(2)内壁的中部固定有安装轴(702),所述安装轴(702)的外侧固定有等距分布的三个分流板(703),中部所述分流板(703)的顶端延伸至两个导流板(701)之间,另外两个分流板(703)分别朝向两对粉碎辊(502),所述粉碎仓(2)的内壁还固定有分别与两个分流板(703)对应的两个顺流板(704),所述顺流板(704)的底端向内弯折,所述粉碎仓(2)的内壁还固定有两对限位板(705),每对限位板(705)朝向相对,所述粉碎仓(2)内腔还固定有两对落料板(706),两对落料板(706)的底端向外倾斜。
