专利号: 2024207273456
申请人: 邢台市旺居建筑安装工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

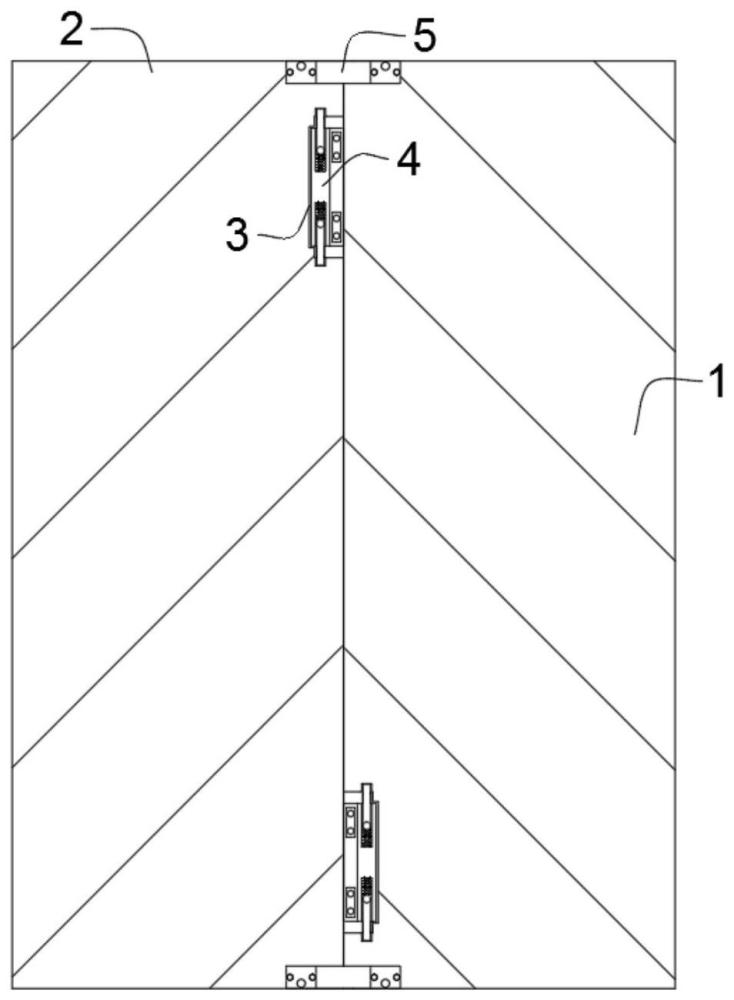

1.一种预制建筑板材连接结构,包括第一预制板(1)和第二预制板(2),所述第一预制板(1)与第二预制板(2)贴合连接;

所述第一预制板(1)和第二预制板(2)的一侧表面均开设有连接槽(3),所述第一预制板(1)和第二预制板(2)的两侧设置有固定组件(5),所述连接槽(3)的两侧对称开设有卡槽(6),所述连接槽(3)的表面两侧对称开设有若干个限位槽(7);

其特征在于,还包括:

所述第一预制板(1)和第二预制板(2)的一侧表面均设置有连接组件(4);

其中,连接组件(4)包括与第一预制板(1)和第二预制板(2)固定连接的连接板(401),所述连接板(401)远离第一预制板(1)和第二预制板(2)的一侧表面固定连接有稳固板(402);

其中,稳固板(402)的内部两侧对称开设有凹槽(403),所述凹槽(403)的内部固定安装有第一弹簧(404)。

2.根据权利要求1所述的一种预制建筑板材连接结构,其特征在于:所述第一弹簧(404)的顶部表面固定连接有卡杆(405),所述卡杆(405)靠近底部的一侧表面固定连接有推块(406),所述稳固板(402)的两侧对称安装有凸块(407),所述凸块(407)与卡杆(405)贯穿连接,所述卡杆(405)与凹槽(403)滑动连接。

3.根据权利要求1所述的一种预制建筑板材连接结构,其特征在于:所述连接板(401)的两侧对称开设有若干个放置槽(408),所述放置槽(408)的内部固定安装有第二弹簧(409),所述第二弹簧(409)远离放置槽(408)的一侧表面固定连接有限位块(410)。

4.根据权利要求1所述的一种预制建筑板材连接结构,其特征在于:所述固定组件(5)包括与第一预制板(1)和第二预制板(2)贴合连接的卡板(501),所述卡板(501)的两侧对称安装若干个有卡块(502),所述卡块(502)的内部对称开设有螺纹槽(503),所述螺纹槽(503)的内部螺纹连接有螺纹栓(504)。

5.根据权利要求4所述的一种预制建筑板材连接结构,其特征在于:所述卡块(502)通过螺纹栓(504)与第一预制板(1)和第二预制板(2)固定连接。

6.根据权利要求1所述的一种预制建筑板材连接结构,其特征在于:所述卡槽(6)与卡杆(405)卡合连接,所述限位槽(7)与限位块(410)卡合连接。

7.根据权利要求2所述的一种预制建筑板材连接结构,其特征在于:所述推块(406)与稳固板(402)贯穿连接。
