专利号: 2024207268000
申请人: 远方电梯(靖江)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

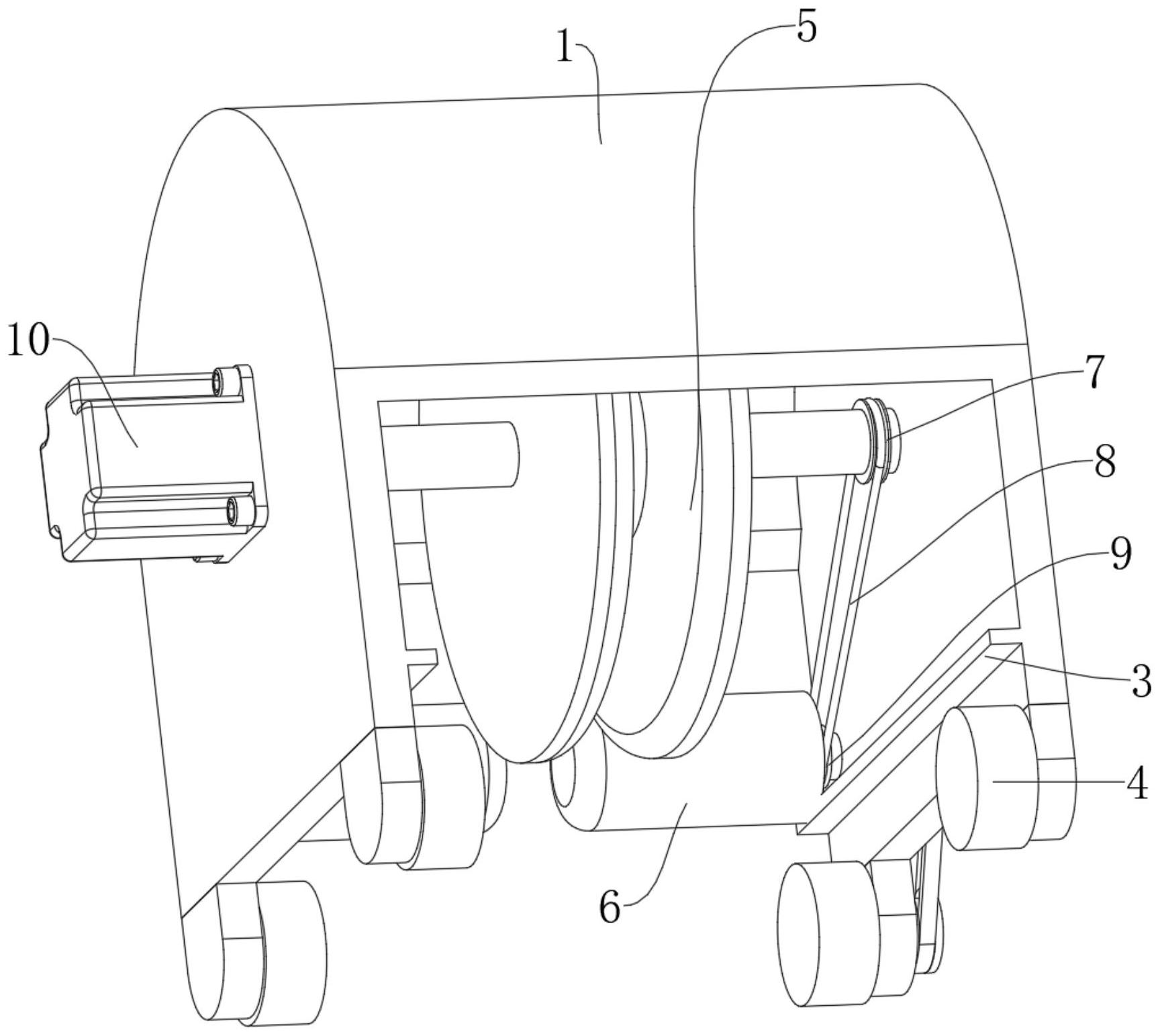

1.一种电梯导轨除锈装置,包括外壳(1),其特征在于,所述外壳(1)底端相对两侧的内壁对称固定安装有两块挡板(3),所述外壳(1)靠近底部的外表面两两一组对称固定安装有两组橡胶轮(4),两组所述橡胶轮(4)设置于挡板(3)的下方,所述橡胶轮(4)与挡板(3)之间设置有电梯导轨(2),所述橡胶轮(4)与电梯导轨(2)的下表面相抵,所述外壳(1)的内壁之间转动安装有U型打磨轮(5),所述U型打磨轮(5)的一端贯穿外壳(1)的外表面固定安装有第三带轮(11),其中一个所述橡胶轮(4)的一端贯穿外壳(1)的外表面固定安装有第四带轮(13),所述第三带轮(11)与第四带轮(13)的外表面套设有第二皮带(12)。

2.根据权利要求1所述的一种电梯导轨除锈装置,其特征在于,所述U型打磨轮(5)的圆周外表面开设有U型槽,所述U型槽与电梯导轨(2)的上表面相抵。

3.根据权利要求2所述的一种电梯导轨除锈装置,其特征在于,所述外壳(1)相对两侧的内壁对称转动安装有两个打磨辊(6),两个所述打磨辊(6)设置于电梯导轨(2)的上方并与其外表面相抵。

4.根据权利要求3所述的一种电梯导轨除锈装置,其特征在于,所述打磨辊(6)远离电梯导轨(2)一端的外表面固定安装有第二带轮(9),所述U型打磨轮(5)两端的外表面均固定安装有第一带轮(7),所述第一带轮(7)与第二带轮(9)的外表面套设有第一皮带(8)。

5.根据权利要求1所述的一种电梯导轨除锈装置,其特征在于,所述外壳(1)远离第三带轮(11)一侧的外表面固定安装有驱动电机(10),所述驱动电机(10)的输出端贯穿外壳(1)的外表面与U型打磨轮(5)的转动中心固定安装。
