专利号: 2024207236160
申请人: 日照同凯机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

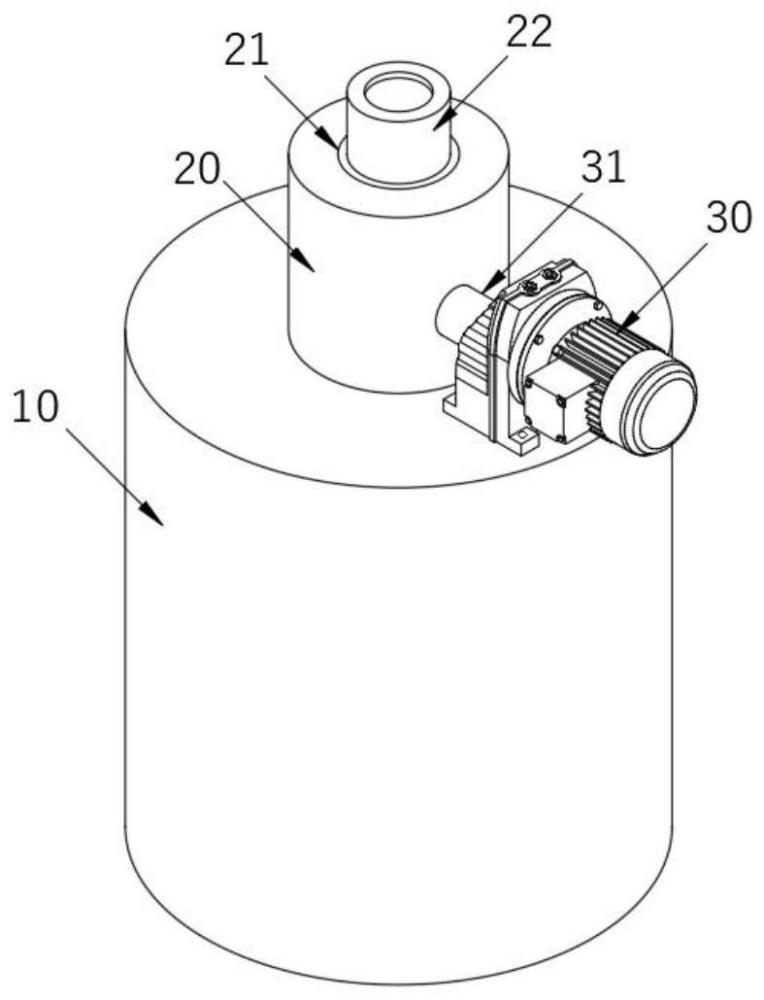

1.加热均匀的木质纤维烘干机构,包括木质纤维烘干且呈中空圆柱状的烘干箱(10),其特征在于:所述烘干箱(10)的顶面中心安装有机箱顶座(20),所述机箱顶座(20)的一侧安装有伺服减速电机(30),所述机箱顶座(20)的顶部安装有加热箱(40);

所述烘干箱(10)内安装有中空的搅拌主轴(11),所述搅拌主轴(11)的圆周外壁上安装有若干均匀等距排列且呈中空的搅拌横轴(12),每根所述搅拌横轴(12)均与搅拌主轴(11)内部相连通,且外壁上开设有若干均匀等距排列的热风孔(13),所述搅拌主轴(11)的顶部安装有第一锥齿轮(18),所述伺服减速电机(30)的转轴(31)上连接有与所述第一锥齿轮(18)啮合连接的第二锥齿轮(32);

所述机箱顶座(20)的顶面中心嵌设安装有密封轴承(21),所述搅拌主轴(11)的顶部通过连接管(19)与密封轴承(21)的内环连接,所述机箱顶座(20)的顶面还同轴安装有顶罩(22);所述加热箱(40)的底部连接有与所述顶罩(22)插接配合的热风管(44)。

2.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述烘干箱(10)内底部安装有下料斗(14)。

3.根据权利要求2所述的加热均匀的木质纤维烘干机构,其特征在于:所述下料斗(14)的出料口安装有下料管(15),所述下料管(15)上安装有控制阀(16)。

4.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述烘干箱(10)的底面边缘安装有至少三组均匀等距呈环状排列的立柱(17)。

5.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述顶罩(22)的底面积大于所述密封轴承(21)的外环直径。

6.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述加热箱(40)内安装有电加热网(41)。

7.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述加热箱(40)的顶面嵌设安装有鼓风机(42)。

8.根据权利要求1所述的加热均匀的木质纤维烘干机构,其特征在于:所述加热箱(40)的顶面还安装有防尘网(43)。
