专利号: 2024207199316
申请人: 芜湖汇富铸造材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

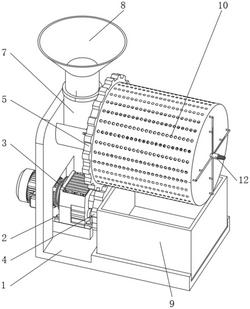

1.一种覆膜砂砂粉筛选装置,包括安装座(1),其特征在于:所述安装座(1)的内壁均固定连接有定位杆(2),所述定位杆(2)的外壁固定连接有电机(3),所述电机(3)的一端安装有传动轮(4),所述传动轮(4)的外壁安装有连接盘(5),所述连接盘(5)的内壁抵触有转珠(6),所述转珠(6)的外壁安装有输砂管(7),所述输砂管(7)的上端安装有砂斗(8);

所述安装座(1)的外壁安装有收集盒(9),所述连接盘(5)的一侧安装有筛筒(10),所述筛筒(10)的外壁均固定连接有固定套(11);

所述筛筒(10)的内壁安装有连接架(12),所述连接架(12)的外壁设置有钢刷(13)。

2.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述定位杆(2)与电机(3)螺纹连接,且定位杆(2)以电机(3)的中轴线对称设置。

3.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述转珠(6)与输砂管(7)活动连接,且转珠(6)以输砂管(7)的内壁呈环形阵列设置。

4.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述输砂管(7)与砂斗(8)卡合连接,且输砂管(7)的内壁直径大于砂斗(8)的外壁直径。

5.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述筛筒(10)与连接盘(5)卡合连接,且连接盘(5)的内壁为开孔式设计。

6.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述筛筒(10)与固定套(11)螺纹连接,且固定套(11)在筛筒(10)的外壁呈环形阵列设置。

7.根据权利要求1所述的一种覆膜砂砂粉筛选装置,其特征在于:所述连接架(12)与筛筒(10)活动连接,且筛筒(10)的内壁为开孔式设计。
