专利号: 2024207190114
申请人: 扬州嘉吉机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

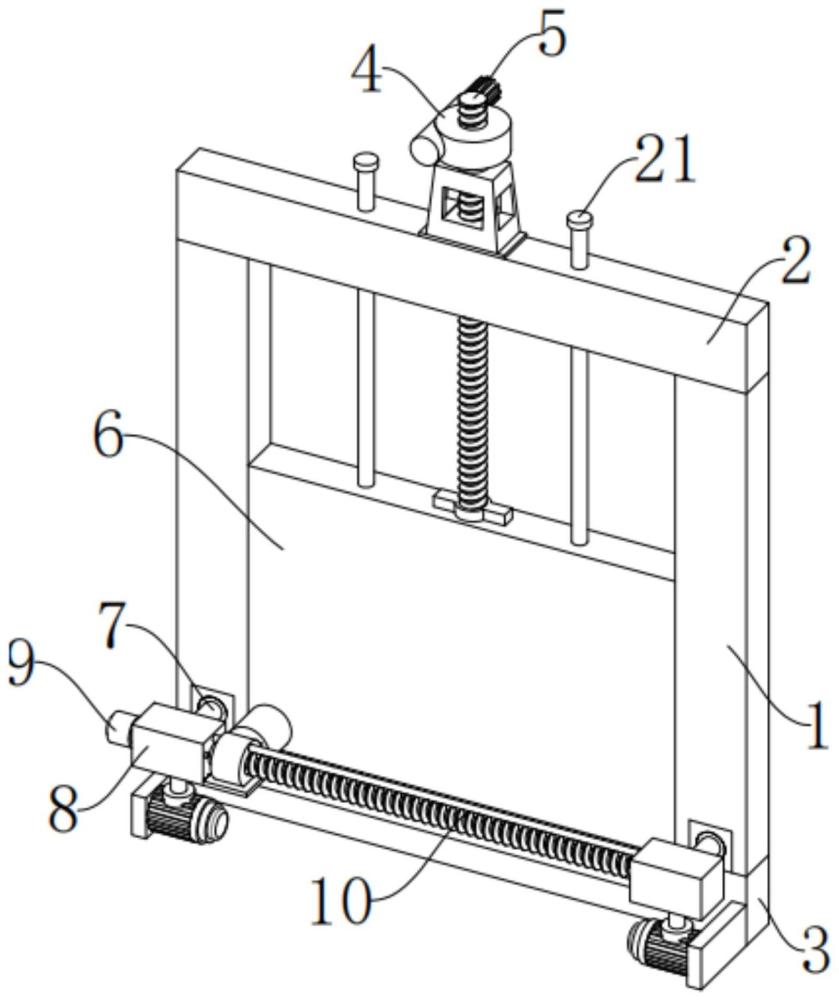

1.一种水利闸门的启闭装置,包括闸门支架(1),其特征在于:所述闸门支架(1)上固定设置有闸门顶板(2)和闸门底板(3),所述闸门顶板(2)上固定设置有驱动电机(4),所述驱动电机(4)内转动设置有螺纹杆(5),所述螺纹杆(5)与闸门顶板(2)转动连接,所述螺纹杆(5)底部贯穿闸门顶板(2)转动设置有闸门板(6);

清理组件,所述清理组件设置在闸门支架(1)上,用于对闸门底板(3)内堆积附着的杂质进行清理;

所述清理组件包括固定设置在闸门支架(1)两侧的电动伸缩杆(7),所述电动伸缩杆(7)上固定设置有安装块(8),一侧所述安装块(8)一端固定设置有微型电机(9),所述微型电机(9)一侧贯穿安装块(8)固定设置有第二螺纹杆(10),所述第二螺纹杆(10)转动设置在安装块(8)之间,所述第二螺纹杆(10)上螺纹套设有移动块(11),两侧所述安装块(8)之间固定设置有导向杆(12),所述导向杆(12)上活动套设有移动块(11),所述移动块(11)一侧转动设置有清理辊轮(13);

辅助组件,所述辅助组件设置在闸门底板(3)上,用于辅助清理组件进行清理,提高清理组件的清理效果;

所述辅助组件包括固定设置在闸门底板(3)上的清理刷板(14),所述清理刷板(14)上等距固定设置有若干清理毛刷(15),所述安装块(8)内等距固定设置有若干喷头(16),所述安装块(8)底部固定设置有连接管(17),所述连接管(17)底部固定设置有水泵(18),所述水泵(18)固定设置在闸门底板(3)上,所述喷头(16)和连接管(17)连通。

2.根据权利要求1所述的一种水利闸门的启闭装置,其特征在于:所述移动块(11)底部固定设置有清理刮板(19),所述清理刮板(19)与清理毛刷(15)活动接触。

3.根据权利要求1所述的一种水利闸门的启闭装置,其特征在于:两侧所述安装块(8)上固定设置有行程开关(20),所述行程开关(20)与微型电机(9)电性连接。

4.根据权利要求1所述的一种水利闸门的启闭装置,其特征在于:所述闸门板(6)上对称设置有限位杆(21),所述限位杆(21)贯穿闸门顶板(2)活动设置。

5.根据权利要求1所述的一种水利闸门的启闭装置,其特征在于:所述闸门支架(1)上的各个装置或结构均为密封防水材料制成。
