专利号: 2024207170924
申请人: 江苏尧光照明科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

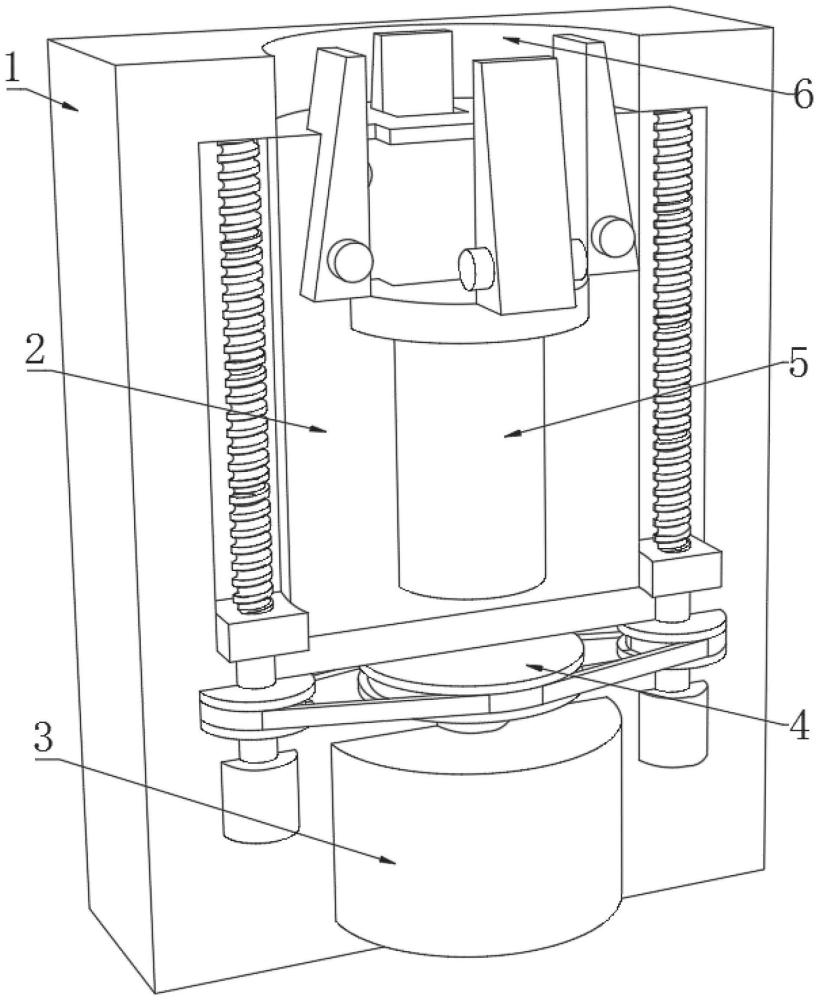

1.一种太阳能路灯架设固定桩,包括壳体(1),其特征在于,所述壳体(1)内壁的上方活动连接有固定柱(2),所述壳体(1)内壁的底端设置有旋转电机(3),所述旋转电机(3)输出端的上方通过联轴器设置有升降组件(4),所述固定柱(2)的内壁设置有夹持组件(5),所述壳体(1)的顶端开设有圆形孔(6)。

2.根据权利要求1所述的一种太阳能路灯架设固定桩,其特征在于,所述旋转电机(3)的输出端通过联轴器转动连接有第一传动轮(7),所述第一传动轮(7)的侧面转动连接有传动链(8),所述传动链(8)内侧的两端套设有第二传动轮(9),所述第二传动轮(9)的顶端固定连接有螺纹柱(10),所述螺纹柱(10)的内侧了螺纹连接有固定块(11),所述第二传动轮(9)的底端安装有转动轴(12)。

3.根据权利要求1所述的一种太阳能路灯架设固定桩,其特征在于,所述圆形孔(6)的形状与固定柱(2)的横截面形状相同,所述固定柱(2)与圆形孔(6)构成滑动连接。

4.根据权利要求2所述的一种太阳能路灯架设固定桩,其特征在于,所述第一传动轮(7)的直径是第二传动轮(9)的直径的两倍,所述第一传动轮(7)与第二传动轮(9)始终处于同一水平线上。

5.根据权利要求2所述的一种太阳能路灯架设固定桩,其特征在于,所述壳体(1)的内壁开设有滑槽(15),所述固定块(11)的两侧与滑槽(15)的内侧相贴合,所述固定块(11)与滑槽(15)构成滑动连接。

6.根据权利要求1所述的一种太阳能路灯架设固定桩,其特征在于,所述固定柱(2)的内底壁安装有液压推杆(16),所述液压推杆(16)的输出端固定连接有环形块(17),所述环形块(17)的上方活动连接有夹持块(18),所述夹持块(18)的两侧固定连接有卡合块(19)。

7.根据权利要求6所述的一种太阳能路灯架设固定桩,其特征在于,所述固定柱(2)内壁的上方开设有环形槽(13),所述环形槽(13)的倾斜角度向内倾斜十五度,所述环形槽(13)与卡合块(19)构成滑动连接。

8.根据权利要求6所述的一种太阳能路灯架设固定桩,其特征在于,所述固定柱(2)内壁上方的中央开设有圆形槽(14),所述环形块(17)的形状与圆形槽(14)的形状相同,所述环形块(17)与圆形槽(14)构成滑动连接。
