专利号: 2024207106523
申请人: 天津江远建筑科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

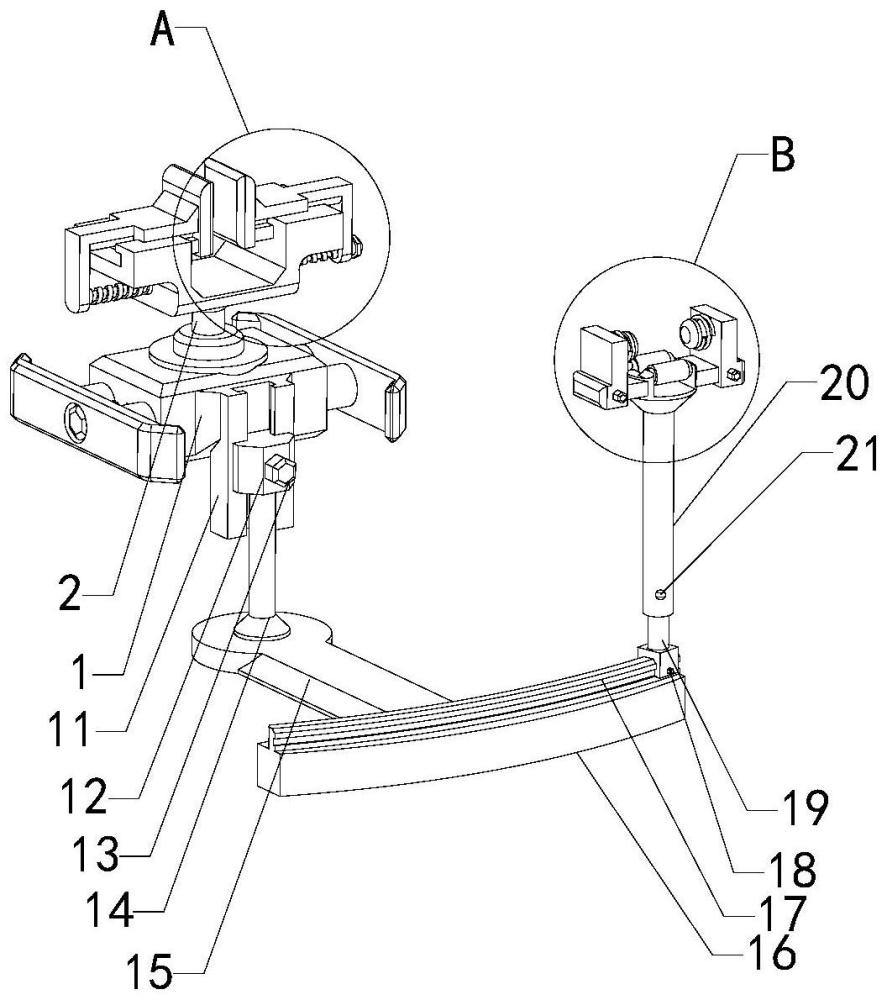

1.金属窗型材切割装置,其特征在于,包括安装块(1)、转柱(2)、两组撑板(3)、四组滑杆(4)、第一螺栓(5)、两组第二螺栓(6)、装夹机构、滑动装置、调节装置和输送装置,安装块(1)顶端设置有转动槽,转柱(2)转动安装在安装块(1)转动槽内,安装块(1)左端和右端的前部和后部均设置有滑槽,四组滑杆(4)分别在安装块(1)的四组滑槽上滑动,两组撑板(3)分别安装在左侧两组滑杆(4)和右侧两组滑杆(4)外端,安装块(1)转动槽后端连通设置有螺孔,第一螺栓(5)与安装块(1)螺孔螺纹连接,第一螺栓(5)对转柱(2)顶紧,两组第二螺栓(6)分别与两组撑板(3)转动连接,安装块(1)左端和右端均设置有螺纹槽,两组第二螺栓(6)分别与安装块(1)的两组螺纹槽螺纹连接,装夹机构安装在转柱(2)上,滑动装置安装在安装块(1)底端,调节装置安装在滑动装置上,输送装置安装在调节装置上。

2.如权利要求1所述的金属窗型材切割装置,其特征在于,装夹机构包括两组夹板(7)、固定架(8)、两组连接架(9)和双向丝杠(10),固定架(8)安装在转柱(2)顶端,两组夹板(7)分别安装在两组连接架(9)内端,双向丝杠(10)转动安装在固定架(8)下部,两组连接架(9)底部均连通设置有螺纹孔,两组连接架(9)与双向丝杠(10)螺纹连接。

3.如权利要求2所述的金属窗型材切割装置,其特征在于,滑动装置包括滑轨(11)、滑块(12)、第三螺栓(13)、立柱(14)和底板(15),滑轨(11)安装在安装块(1)前端,滑块(12)与滑轨(11)滑动连接,滑块(12)上连通设置有螺纹孔,第三螺栓(13)与滑块(12)螺纹孔螺纹连接,第三螺栓(13)对滑轨(11)顶紧,立柱(14)安装在滑块(12)底端,立柱(14)安装在底板(15)顶端后侧,调节装置与底板(15)配合连接。

4.如权利要求3所述的金属窗型材切割装置,其特征在于,调节装置包括弧形板(16)、弧形导轨(17)、第四螺栓(18)和移动杆(19),弧形板(16)安装在底板(15)前端,弧形导轨(17)安装在弧形板(16)顶端,移动杆(19)底端设置有滑动块,滑动块与弧形导轨(17)滑动连接,滑动块上连通设置有螺纹孔,第四螺栓(18)与滑动块螺纹孔螺纹连接,第四螺栓(18)对弧形导轨(17)顶紧,移动杆(19)与输送装置配合连接。

5.如权利要求4所述的金属窗型材切割装置,其特征在于,输送装置包括伸缩管(20)、第五螺栓(21)、两组橡胶块(22)、两组弹簧(23)、两组移动块(24)、转座(25)、两组第六螺栓(26)和两组滚轮(27),伸缩管(20)底端设置有伸缩槽,移动杆(19)与伸缩管(20)伸缩槽滑动连接,伸缩管(20)下部连通设置有螺纹孔,第五螺栓(21)与伸缩管(20)螺纹孔螺纹连接,第五螺栓(21)对移动杆(19)顶紧,转座(25)转动安装在伸缩管(20)顶端,两组移动块(24)与转座(25)滑动连接,两组移动块(24)前端均连通设置有螺纹孔,两组第六螺栓(26)分别与两组移动块(24)螺纹连接,两组第六螺栓(26)对转座(25)顶紧,两组移动块(24)内端上侧设置有滑槽,两组橡胶块(22)与两组移动块(24)滑槽滑动连接,两组弹簧(23)套设在两组橡胶块(22)上,两组弹簧(23)一端与两组移动块(24)内端连接,两组弹簧(23)另一端与两组橡胶块(22)连接,两组滚轮(27)转动安装在转座(25)顶端中部。

6.如权利要求5所述的金属窗型材切割装置,其特征在于,所述夹板(7)内端设置有橡胶垫。

7.如权利要求6所述的金属窗型材切割装置,其特征在于,所述底板(15)和弧形板(16)底端均设置有防滑垫。
