专利号: 2024207104161
申请人: 江苏水蓝生态环境科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

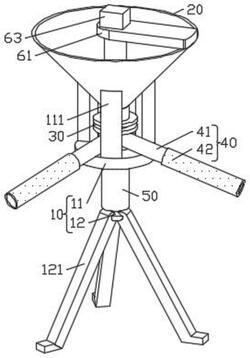

1.一种检查井混凝土灌注装置,其特征在于,包括:

支撑架(10),所述支撑架(10)可升降地设置在检查井底座上;

储存斗(20),所述储存斗(20)设置在所述支撑架(10)上侧,所述储存斗(20)内部设置有送料机构(60);

中转筒(30),所述中转筒(30)可活动地与所述储存斗(20)底部的出口管(21)相连通设置;

出料筒(40),所述出料筒(40)至少绕所述中转筒(30)周向布置有两组,且所述出料筒(40)与所述中转筒(30)相连通设置,每组所述出料筒(40)包括上筒(41)和下筒(42),其中,所述上筒(41)倾斜设置,且顶端与所述中转筒(30)相连通;

所述下筒(42)可滑动地套设在所述上筒(41)的下侧。

2.根据权利要求1所述的检查井混凝土灌注装置,其特征在于,所述支撑架(10)包括安装座(11)和连接座(12),其中,所述安装座(11)顶面通过多个立柱(111)与所述储存斗(20)外壁相连,所述中转筒(30)与所述安装座(11)顶面中部滑动相连,且所述出料筒(40)可滑动地设置在相邻两个所述立柱(111)之间;

所述连接座(12)与所述安装座(11)底部的第一驱动部件(50)固定相连,所述连接座(12)的下方可转动地设置有三个支腿(121)。

3.根据权利要求1所述的检查井混凝土灌注装置,其特征在于,所述出口管(21)外侧设置有第一挡环(211),所述中转筒(30)的上侧滑动紧密套设在所述第一挡环(211)外侧设置。

4.根据权利要求1或3所述的检查井混凝土灌注装置,其特征在于,所述上筒(41)底部套设有第二挡环(411),所述第二挡环(411)与所述下筒(42)内壁滑动相抵。

5.根据权利要求1所述的检查井混凝土灌注装置,其特征在于,所述中转筒(30)内侧底部设置有锥形座(31)。

6.根据权利要求1所述的检查井混凝土灌注装置,其特征在于,所述送料机构(60)包括顶架(61)和送料绞龙(62),其中,所述顶架(61)架设置在所述储存斗(20)顶部;

所述和送料绞龙(62)可滑动地设置在所述储存斗(20)和所述出口管(21)内侧,且所述和送料绞龙(62)通过第二驱动部件(63)与所述顶架(61)相连。
