专利号: 2024207102683
申请人: 济南玉建金网新型建筑材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

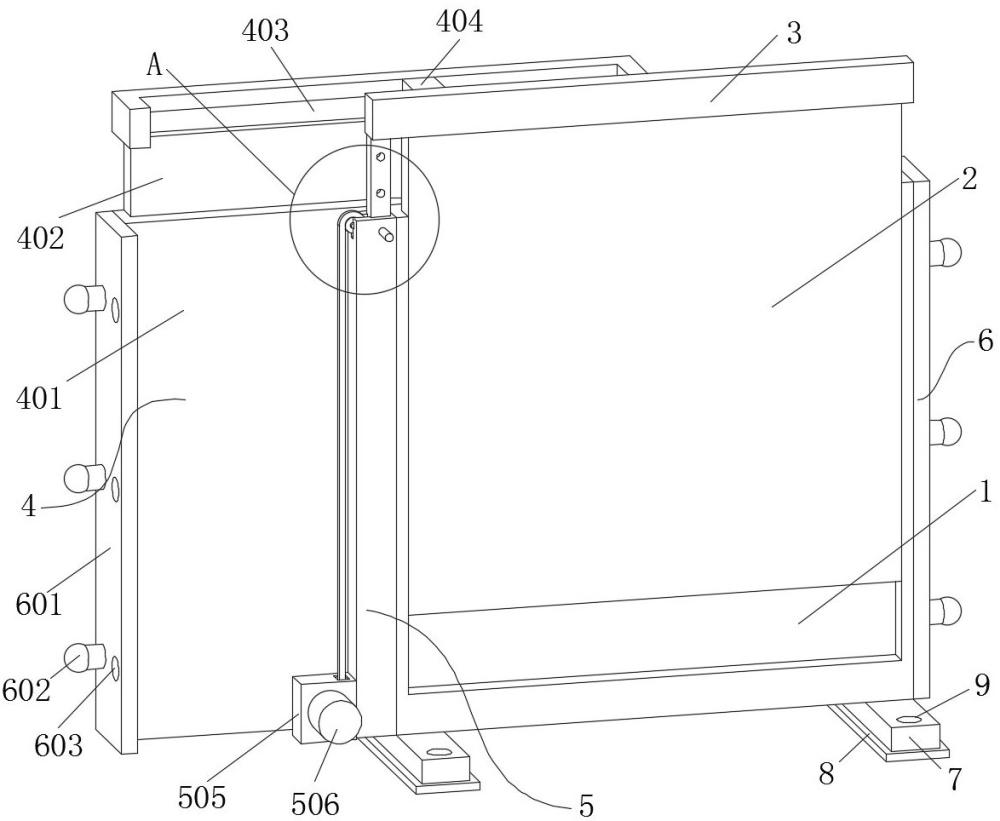

1.一种可折叠收纳的防护网,包括主体网(1),其特征在于:所述主体网(1)的中部滑动连接有升降网一(2),所述升降网一(2)的顶端固定连接有固定杆(3),所述主体网(1)的表面滑动连接有伸缩机构(4),所述伸缩机构(4)包括固定底网(401),所述固定底网(401)的中部滑动连接有升降网二(402),所述主体网(1)的外部设置有升降机构(5),所述升降机构(5)包括与主体网(1)固定连接的固定套筒(501),所述固定套筒(501)的内部滑动连接有滑动竖杆(502),所述滑动竖杆(502)的底端固定连接有拉力绳(503),所述拉力绳(503)远离固定套筒(501)的一端固定连接有收绳轮(504)。

2.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述滑动竖杆(502)的顶端与固定杆(3)固定连接,所述固定套筒(501)的中部转动连接有转动滚轮(507),且拉力绳(503)与转动滚轮(507)传动连接。

3.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述滑动竖杆(502)的表面开设有若干定位卡槽(508),所述固定套筒(501)的顶端滑动连接有与定位卡槽(508)相适配的滑杆卡杆(509)。

4.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述收绳轮(504)的外部转动连接有固定外壳(505),且固定外壳(505)与固定套筒(501)固定连接,所述固定外壳(505)的表面固定连接有电动机(506),且电动机(506)的输出端与收绳轮(504)固定连接。

5.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述升降网二(402)的顶端固定连接有滑动横杆(403),所述滑动横杆(403)的表面滑动连接有滑块一(404),且滑块一(404)与固定杆(3)固定连接。

6.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述主体网(1)的表面开设有滑动槽(405),所述滑动槽(405)的内部滑动连接有滑块二(406),且滑块二(406)与固定底网(401)固定连接。

7.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述主体网(1)设置有两组连接机构(6),所述连接机构(6)包括连接板(601),且两个连接板(601)分别与主体网(1)和固定底网(401)固定连接,所述连接板(601)的表面固定连接有卡接扣(602),所述连接板(601)的表面开设有与卡接扣(602)相适配的卡接槽(603)。

8.根据权利要求1所述的一种可折叠收纳的防护网,其特征在于:所述主体网(1)的底面固定连接有两个配重底座(7),每个配重底座(7)的底面均固定连接有固定垫(8),每个所述配重底座(7)的表面均开设有地锚孔(9)。
