专利号: 2024207089227
申请人: 而上(苏州)智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

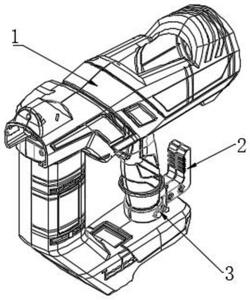

1.一种手持电动工具的旋转挂钩结构,其特征在于,包括:

外壳组件(1),所述外壳组件(1)包括横向底壳(101),所述横向底壳(101)顶部固定设置有固定杆(102),所述固定杆(102)周侧面开设有若干等间距的凹槽(103);

悬挂组件(2),所述悬挂组件(2)包括两L形挂钩(201),两所述L形挂钩(201)安装在所述横向底壳(101)顶部,两所述L形挂钩(201)一端均固定设置有半圆连接环(202),两所述半圆连接环(202)与所述固定杆(102)之间转动连接;

以及限位组件(3),所述限位组件(3)安装在所述半圆连接环(202)内部,所述限位组件(3)包括限位块(301),所述限位块(301)一侧固定设置有凸起块(302),所述凸起块(302)与对应凹槽(103)之间插接配合。

2.根据权利要求1所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述外壳组件(1)还包括竖向外壳(104),所述竖向外壳(104)固定设置在所述固定杆(102)顶部,所述竖向外壳(104)周侧面开设有第一滑槽(105)。

3.根据权利要求2所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述悬挂组件(2)还包括固定环(203),所述固定环(203)固定设置在第一滑槽(105)内部,所述固定环(203)周侧面转动设置有圆形滑动环(204),所述圆形滑动环(204)周侧面对称固定设置有两第一连接杆,所述第一连接杆内部开设有滑动腔室。

4.根据权利要求3所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述滑动腔室内部滑动设置有第二连接杆(205),所述第二连接杆(205)下端固定设置有圆形推动块(206),所述圆形推动块(206)与限位组件(3)固定连接。

5.根据权利要求4所述的一种手持电动工具的旋转挂钩结构,其特征在于,两所述L形挂钩(201)表面均开设有两螺纹孔(207),所述螺纹孔(207)内安装有螺栓件(208),通过所述螺栓件(208)连接两所述L形挂钩(201)。

6.根据权利要求5所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述半圆连接环(202)周侧面开设有第一限位孔,所述第一限位孔与所述限位块(301)之间滑动配合;

所述半圆连接环(202)周侧面开设有第二限位孔,所述第二限位孔外侧固定设置有封闭式圆环(209)。

7.根据权利要求6所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述半圆连接环(202)顶部开设有第三限位孔(210),所述第三限位孔(210)与所述限位组件(3)相连通,所述半圆连接环(202)内部设置有半圆腔室,所述限位组件(3)安装在所述半圆腔室内部。

8.根据权利要求7所述的一种手持电动工具的旋转挂钩结构,其特征在于,所述限位组件(3)还包括弹性复位件(303),所述弹性复位件(303)一端固定设置在所述封闭式圆环(209)内部;

所述限位块(301)顶部开设有第四限位孔(304),所述第四限位孔(304)与所述第三限位孔(210)相连通,所述第四限位孔(304)内部转动设置有弹性圆柱销(305),所述限位块(301)相对凸起块(302)一侧固定设置有推拉杆(306),所述推拉杆(306)与所述第一限位孔之间插接配合,所述推拉杆(306)与所述圆形推动块(206)固定连接,所述限位块(301)靠近推拉杆(306)一侧开设有限位槽(307),所述弹性复位件(303)另一端安装在所述限位槽(307)内部。
