专利号: 2024207046096
申请人: 通辽市林盛新能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

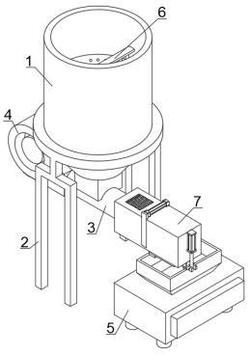

1.一种生物质固体燃料用的冷却包装机,包括入料桶(1),所述入料桶(1)外侧下端与支撑架(2)上端内侧固定连接,所述入料桶(1)下端与输送管(3)中端固定连接,所述输送管(3)后端与鼓风机(4)前端固定连接,所述输送管(3)前端下侧的地面设有包装机(5);

其特征在于:还包括:筛选机构(6),所述入料桶(1)内部设有筛选机构(6);定量机构(7),所述输送管(3)前端设有定量机构(7);

所述筛选机构(6)包括:固定件(61),所述入料桶(1)内部下侧与固定件(61)前端固定连接,所述固定件(61)后端顶面与第一电推杆(62)底面固定连接,所述第一电推杆(62)上端伸缩杆与筛选盘(63)底面中端固定连接,所述筛选盘(63)顶面中端与电机(64)底面固定连接,所述电机(64)上端输出轴与连接板(65)底面中端固定连接,所述连接板(65)底面左右侧等距对称设有八组锥板(66)。

2.根据权利要求1所述一种生物质固体燃料用的冷却包装机,其特征在于:所述定量机构(7)包括:定量壳体(71),所述输送管(3)前端与定量壳体(71)后端固定连接,所述定量壳体(71)顶面后侧设有散热网(72),所述定量壳体(71)中端设有阻档板(73),所述定量壳体(71)底面前侧分别左右对称设有夹板(75)。

3.根据权利要求2所述一种生物质固体燃料用的冷却包装机,其特征在于:所述阻档板(73)上侧突出部的右侧与第二电推杆(74)左侧伸缩杆固定连接,且第二电推杆(74)底面与定量壳体(71)顶面固定连接,所述定量壳体(71)底面的两组夹板(75)之间的轴体与连接臂(76)前端通孔转动连接,所述连接臂(76)后端顶面与闭合板(77)底面固定连接,所述连接臂(76)前端间槽与第三电推杆(78)下端伸缩杆转动连接,所述第三电推杆(78)后面与定量壳体(71)前面固定连接。

4.根据权利要求3所述一种生物质固体燃料用的冷却包装机,其特征在于:所述固定件(61)后端为正方形板,且固定件(61)前中端为顶面锥形的长板。

5.根据权利要求4所述一种生物质固体燃料用的冷却包装机,其特征在于:所述筛选盘(63)顶面与锥板(66)底面相距一厘米。

6.根据权利要求5所述一种生物质固体燃料用的冷却包装机,其特征在于:所述闭合板(77)上端大小与定量壳体(71)底面前侧通孔大小相同,且闭合板(77)上端与定量壳体(71)底面前侧通孔嵌合。
