专利号: 2024207005236
申请人: 宁夏创谨科技信息咨询服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于更换广告布的广告灯箱,包括广告灯箱(1),其特征在于:所述广告灯箱(1)正面嵌入安装有透视板(103),且透视板(103)材质为透明亚克力,所述广告灯箱(1)背部设置有通口;

所述广告灯箱(1)内部设置有便于更换广告布的广告布更换机构,和便于拆卸更换灯板的灯板安装机构;

所述广告布更换机构包括送料辊(104)和微型伺服电机(1041),所述广告灯箱(1)内部上下两侧均等距对称转动连接有送料辊(104),且横向相邻的送料辊(104)之间通过链条传动连接,且送料辊(104)外部嵌套设置有与链条啮合的链轮,所述广告灯箱(1)内部上下两侧均对称嵌入安装有微型伺服电机(1041),且微型伺服电机(1041)输出轴与对应的送料辊(104)连接,且广告灯箱(1)一侧与对称的送料辊(104)夹缝对应处设置有广告布安装入口,且广告灯箱(1)一侧与广告布安装入口对应处通过固定螺栓安装有挡板。

2.如权利要求1所述的一种便于更换广告布的广告灯箱,其特征在于:所述灯板安装机构包括连接板(101)、安装槽(1011)和灯板(102);

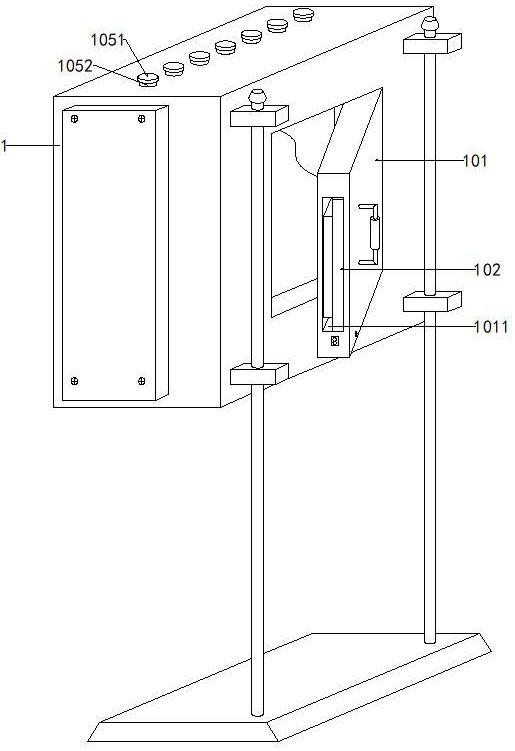

所述广告灯箱(1)背部通口处合页连接有连接板(101),且连接板(101)活动一侧安装有钥匙孔锁,所述连接板(101)中部嵌入设置有安装槽(1011),所述安装槽(1011)内部滑动连接有灯板(102),且连接板(101)面向广告灯箱(1)内部一侧设置有与安装槽(1011)相通的开口。

3.如权利要求1所述的一种便于更换广告布的广告灯箱,其特征在于:所述广告灯箱(1)内部靠近连接板(101)处嵌入安装有插座(1021)。

4.如权利要求1所述的一种便于更换广告布的广告灯箱,其特征在于:所述广告灯箱(1)正面一侧对称嵌入安装有弹簧卷线器(1032),所述弹簧卷线器(1032)配套线卷活动端延伸至广告灯箱(1)外部并连接有擦板(1031),且广告灯箱(1)正面一侧靠近透视板(103)上边沿处嵌入设置有与擦板(1031)契合的凹槽,擦板(1031)卡入于凹槽内,且擦板(1031)面向透视板(103)一侧通过魔术贴粘合有绒布。

5.如权利要求1所述的一种便于更换广告布的广告灯箱,其特征在于:所述广告灯箱(1)内部通过空腔嵌入活动连接有储液瓶(105),且空腔与凹槽之间设置有出液通孔,且储液瓶(105)倒置于空腔内部,所述储液瓶(105)出口处安装有按压喷头(1053),且按压喷头(1053)固定安装于广告灯箱(1)的空腔内,且按压喷头(1053)喷口面向出液通孔,且储液瓶(105)瓶底中部设置有注水口,所述储液瓶(105)注水口处螺纹连接有密封塞(1051),且密封塞(1051)上端通过通孔延伸至广告灯箱(1)外部,所述密封塞(1051)外部靠近上边沿处嵌套设置有橡胶垫(1052),且橡胶垫(1052)下表面与广告灯箱(1)接触。
