专利号: 2024207001150
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

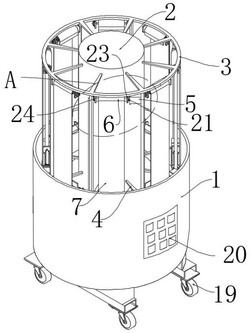

1.一种便于快速更换内容的广告宣传设备,包括环形护罩(1)和底座(12),其特征在于:所述环形护罩(1)的内部设置有底座(12),所述底座(12)的顶端安装有旋转箱(11),所述旋转箱(11)的顶端活动安装有中心柱(2),所述中心柱(2)的外壁上套装有下环形架(4),所述下环形架(4)上方的中心柱(2)外壁上套装有上环形架(3),所述下环形架(4)的顶端活动安装有等间距的八组下缠绕辊(10),所述上环形架(3)的底端活动安装有等间距的八组上缠绕辊(6),所述上缠绕辊(6)的外壁上皆缠绕有广告纸(7),且广告纸(7)皆延伸至下缠绕辊(10)的表面,所述广告纸(7)下方的底座(12)底端安装有等间距的四组行走轮(19)。

2.根据权利要求1所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述上缠绕辊(6)一侧的上环形架(3)底端皆安装有右固定座(23),且右固定座(23)与上缠绕辊(6)活动连接,所述右固定座(23)一侧的上环形架(3)底端皆设置有步进电机(5),所述步进电机(5)的输出端皆设置有上传动轴(21),且上传动轴(21)与上缠绕辊(6)相连接,所述上缠绕辊(6)另一侧的上环形架(3)底端皆设置有左固定座(24),且左固定座(24)与上缠绕辊(6)活动连接。

3.根据权利要求1所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述下缠绕辊(10)一侧的下环形架(4)顶端皆安装有右支撑座(25),且右支撑座(25)与下缠绕辊(10)活动连接,所述右支撑座(25)一侧的下环形架(4)顶端皆设置有旋转电机(8),所述旋转电机(8)的输出端皆设置有下传动轴(9),且下传动轴(9)与下缠绕辊(10)相连接,所述下缠绕辊(10)另一侧的下环形架(4)顶端皆设置有左支撑座(26),且左支撑座(26)与下缠绕辊(10)活动连接。

4.根据权利要求1所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述底座(12)上方的旋转箱(11)内部设置有变频电机(18),所述变频电机(18)的输出端设置有蜗杆(17),所述蜗杆(17)一侧的旋转箱(11)内部设置有蜗轮(22),且蜗杆(17)与蜗轮(22)相啮合,并且蜗轮(22)与中心柱(2)相连接。

5.根据权利要求4所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述蜗轮(22)上方的中心柱(2)外壁上对称安装有限位滑块(27),且中心柱(2)经过限位滑块(27)与旋转箱(11)滑动连接。

6.根据权利要求1所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述底座(12)的外壁上对称安装有支撑架(13),所述支撑架(13)的顶端皆设置有伺服电机(14),所述伺服电机(14)上方的环形护罩(1)外壁上皆设置有螺纹套(15)。

7.根据权利要求6所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述螺纹套(15)的内部皆螺纹连接有螺纹杆(16),且螺纹杆(16)皆延伸至螺纹套(15)外部,并且螺纹杆(16)皆与伺服电机(14)的输出端相连接。

8.根据权利要求1所述的一种便于快速更换内容的广告宣传设备,其特征在于:所述环形护罩(1)的外壁上设置有远程控制器(20),且远程控制器(20)的输出端与步进电机(5)、旋转电机(8)、伺服电机(14)、变频电机(18)的输入端电性连接。
