专利号: 2024206984959
申请人: 宁波升纺制衣有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

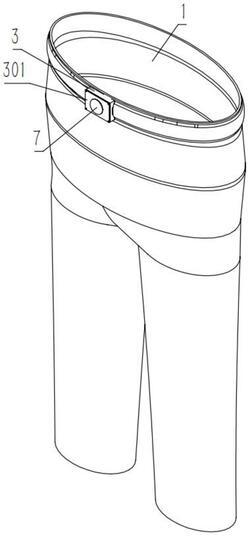

1.一种腰围可调节的西裤,包括西裤本体(1),其特征在于:西裤本体(1)内置有腰带(2),西裤本体(1)上设置有通过收卷腰带(2)的方式来增大或减小腰围尺寸的调节机构,调节机构包括固定于西裤本体(1)上的安装盒(3)、位于安装盒(3)两侧可供腰带(2)插入的第一通槽(4)以及设置于安装盒(3)内与腰带(2)连接且可同时收卷或释放腰带(2)的卷动部件以及设置于安装盒(3)上用于限制卷动部件转动的限位部件,卷动部件包括设置于安装盒(3)内的转盘(5)、于转盘(5)背向西裤本体(1)的一端凸设的串动插设于安装盒(3)上的转轴(6)以及设置于安装盒(3)外且与转轴(6)固定连接的操作块(7),转盘(5)随着操作块(7)的拉按沿转轴(6)的轴向移动且随着操作块(7)的转动与转轴(6)同心转动。

2.根据权利要求1所述的一种腰围可调节的西裤,其特征在于:转盘(5)的外环壁凹陷有限位腰带(2)沿转盘(5)的轴向滑移的环形槽(8),腰带(2)的两端分别固定在环形槽(8)内。

3.根据权利要求1所述的一种腰围可调节的西裤,其特征在于:转盘(5)的外环壁凹陷有限位腰带(2)沿转盘(5)的轴向滑移的环形槽(8),环形槽(8)上沿其径向开设有一可供腰带(2)穿过的第二通槽(9),腰带(2)穿过第二通槽(9)后两端相互固定连接。

4.根据权利要求1所述的一种腰围可调节的西裤,其特征在于:限位部件包括于安装盒(3)靠近操作块(7)的一侧内壁上凸设的与转轴(6)同心的第一齿盘(10)、于转盘(5)靠近操作块(7)的一端同心凸设的当转盘(5)靠近第一齿盘(10)后与第一齿盘(10)咬合的第二齿盘(11),在转轴(6)上于操作块(7)和安装盒(3)之间套设有两端与两者弹性抵接且用于驱使第二齿盘(11)处于与第一齿盘(10)咬合状态的弹性件(12)。

5.根据权利要求4所述的一种腰围可调节的西裤,其特征在于:操作块(7)朝向安装盒(3)的一侧开设有安装槽(13),弹性件(12)包括端部固定于安装槽(13)内设置的弹簧,弹簧与安装盒(3)抵接驱使操作块(7)远离安装盒(3),操作块(7)与安装盒(3)之间留有当按压操作块(7)时供转轴(6)串动的配合间隙。

6.根据权利要求5所述的一种腰围可调节的西裤,其特征在于:第一通槽(4)和第二通槽(9)的开口处设置有倒圆角。
