专利号: 2024206976628
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

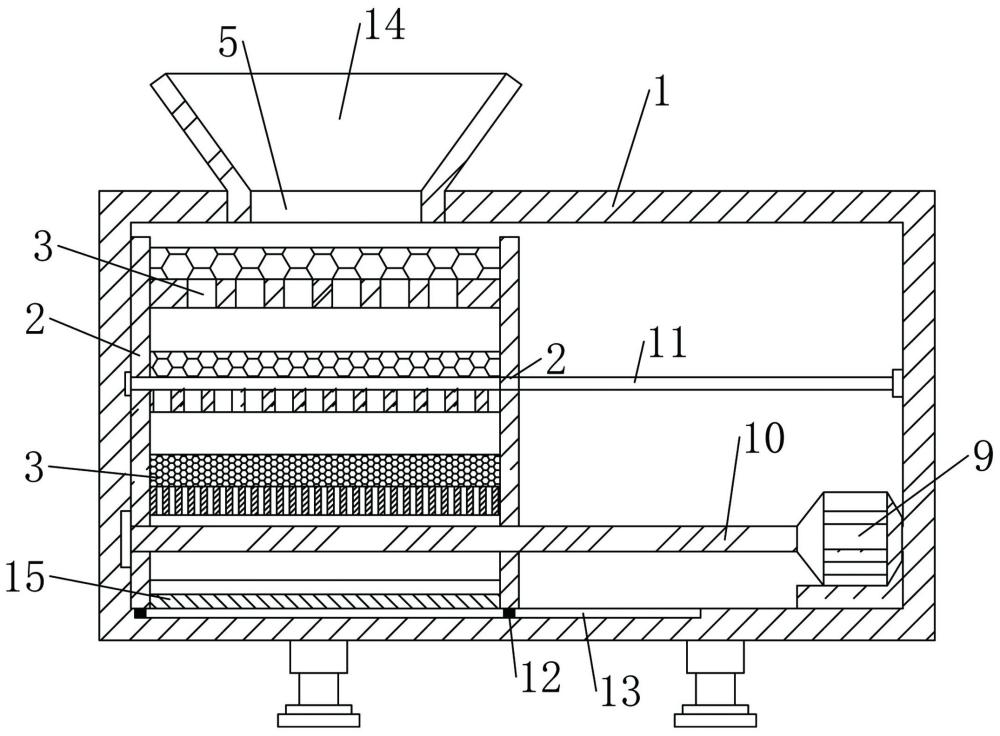

1.一种建筑工程混凝土砂石筛分设备,其特征在于:包括箱体(1)、支撑板(2)、筛网(3)、驱动件(4);所述箱体(1)上下分布,且顶端设有进料口(5),箱体一侧设有卸料口(6);

所述支撑板(2)为左右对称分布的两个,且可左右移动地设置于箱体(1)内;所述筛网(3)为上下均匀分布的多个,且均前后倾斜分布地设置于两个支撑板(2)之间,并保持自上向下分布筛网(3)的网孔大小呈逐渐减小的趋势,且在最下方所述筛网(3)的下方还设有平行分布的挡板(15);所述卸料口(6)设置于所述箱体一侧对应筛网(3)和挡板(15)倾斜较低的一端,以形成多级筛分结构;且卸料口(6)的输入端还设有中心内凹的球形面结构,卸料口(6)输出端还连接安装卸料管(7),卸料管(7)倾斜分布且还设有开关阀(8),且自上向下分布的多个卸料管(7)的长度可呈两倍数逐渐减小的趋势;所述驱动件(4)配置成以预设速度V1带动支撑板(2)和筛网(3)整体右移至预设距离后,以预设速度V2带动支撑板(2)和筛网(3)整体左移复位,且保持V2>V1。

2.根据权利要求1所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述驱动件(4)包括调速电机(9)和驱动丝杠(10);所述调速电机(9)设置于箱体(1),且保持调速电机(9)正转带动支撑板(2)以速度V1右移、反转带动支撑板(2)以速度V2左移;所述驱动丝杠(10)一端与调速电机(9)相连、另一端贯穿通过两个所述支撑板(2)并与左侧箱体(1)内壁连接,驱动丝杠(10)与支撑板(2)之间保持可相对转动。

3.根据权利要求2所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述支撑板(2)和筛网(3)整体移动左移的速度V2为1.2‑3倍的右移速度V1。

4.根据权利要求3所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述驱动件(4)还包括导向杆(11);所述导向杆(11)为前后对称分布的两个,每个所述导向杆(11)贯穿两个所述支撑板(2)且两端与箱体(1)内壁连接。

5.根据权利要求4所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述支撑板(2)与筛网(3)形成一体结构,且在支撑板(2)下方还设有移动块(12),箱体(1)内侧壁还设有移动槽(13),移动块(12)可移动地适配安装于移动槽(13)。

6.根据权利要求5所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述移动块(12)与移动槽(13)为匹配安装的三组。

7.根据权利要求1所述的一种建筑工程混凝土砂石筛分设备,其特征在于:所述进料口(5)还连接有进料斗(14)。
