专利号: 2024206966221
申请人: 大名县银泰金属线材有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

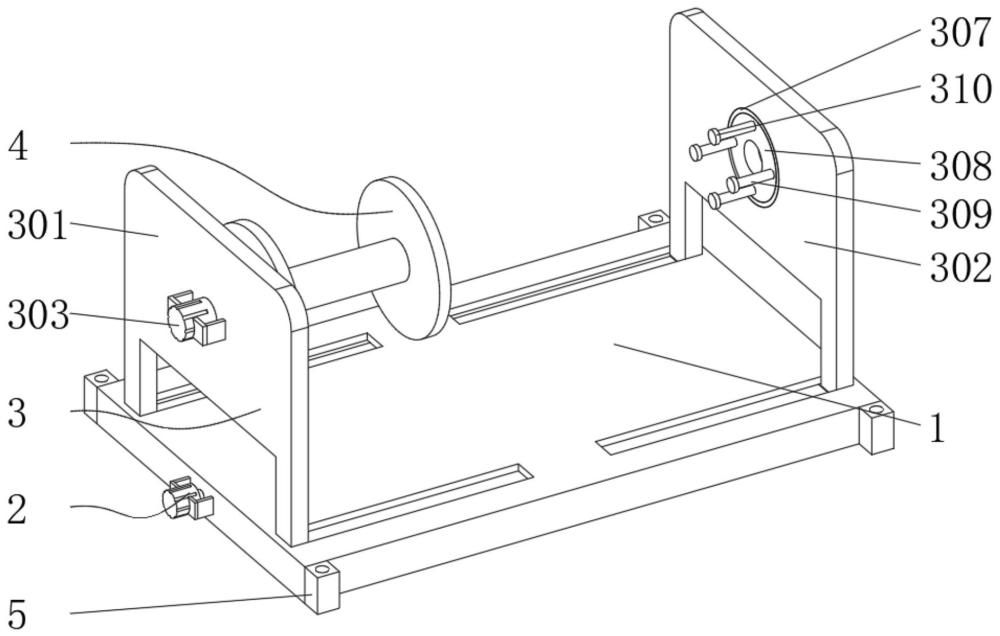

1.一种束丝机用上料机构,其特征在于,包括底座(1),所述底座(1)的内部设有调整机构(2),所述调整机构(2)包括转动套设在底座(1)内壁的双向螺纹杆(202),所述双向螺纹杆(202)的外表面螺纹连接有两个套块(203),所述底座(1)的上表面开设有四个滑槽(204),所述底座(1)的上方设有定位机构(3);

所述定位机构(3)包括上料架(301)和定位架(302),所述上料架(301)和定位架(302)之间设有卷筒机构(4),所述上料架(301)的外表面安装有第二伺服电机(303),所述第二伺服电机(303)的输出轴端固定连接有上料座(304),所述上料座(304)的内壁固定连接有上料杆(305)。

2.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述底座(1)的内壁固定连接有两个导向柱(205),两个所述套块(203)的两侧分别滑动套设在两个导向柱(205)的外表面。

3.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述底座(1)的外表面固定连接有第一伺服电机(201),所述第一伺服电机(201)的输出轴端与双向螺纹杆(202)的转轴端固定连接。

4.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述上料架(301)和定位架(302)底面的两端分别与两个套块(203)的上表面固定连接,所述上料架(301)和定位架(302)的底端分别滑动套设在四个滑槽(204)的内壁中。

5.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述定位架(302)的外表面开设有圆槽(306),所述圆槽(306)的内壁固定连接有轴承(307),所述轴承(307)的内壁固定连接有圆形孔板(308)。

6.根据权利要求5所述的一种束丝机用上料机构,其特征在于,所述圆形孔板(308)的外表面固定连接有四个定位柱(309),每个所述定位柱(309)远离圆形孔板(308)的一端均固定连接有定位座(310),所述定位架(302)的外表面开设有通孔(311),所述通孔(311)的内径值大于上料杆(305)的外径值。

7.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述卷筒机构(4)包括束丝卷筒(401),所述束丝卷筒(401)的一端固定连接有预制块(402),所述束丝卷筒(401)和预制块(402)的内部均开设有预制孔(403),所述预制块(402)的尺寸与上料座(304)内壁的尺寸保持一致,所述预制孔(403)的尺寸与上料杆(305)的尺寸保持一致。

8.根据权利要求1所述的一种束丝机用上料机构,其特征在于,所述底座(1)外表面的四个边角处均固定连接有安装块(5),每个所述安装块(5)的内壁均开设有安装孔。
