专利号: 202420694178X
申请人: 云南益华管道科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

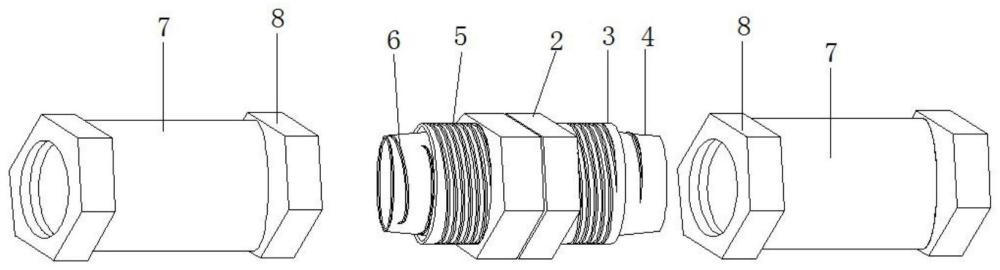

1.一种便于拼接的高密封HDPE双壁波纹管,包括接头和波纹管管道,其特征在于,所述接头由连接管(1)、第一螺母套(2)、螺接管(3)、锥形密封管(4)构成,所述连接管(1)的两端均转动连接有第一螺母套(2),所述连接管(1)的两端均连接有锥形密封管(4),且两个锥形密封管(4)的外侧均设置有螺接管(3);

两个所述锥形密封管(4)包括硬质锥形管(41)和粘接于硬质锥形管(41)外壁上的橡胶密封管(42);

所述波纹管管道包括波纹管体(7)和设置于波纹管体(7)两端的第二螺母套(8),所述波纹管体(7)内壁两端均设置有内部密封管(9)。

2.根据权利要求1所述的一种便于拼接的高密封HDPE双壁波纹管,其特征在于,所述连接管(1)、螺接管(3)和硬质锥形管(41)为一体成型结构。

3.根据权利要求1所述的一种便于拼接的高密封HDPE双壁波纹管,其特征在于,所述螺接管(3)外壁设置有第一外螺纹(5),且第二螺母套(8)和波纹管体(7)内壁开设有第一内螺纹(10)。

4.根据权利要求3所述的一种便于拼接的高密封HDPE双壁波纹管,其特征在于,所述螺接管(3)依次与第二螺母套(8)和波纹管体(7)螺纹连接。

5.根据权利要求1所述的一种便于拼接的高密封HDPE双壁波纹管,其特征在于,所述橡胶密封管(42)上设置有第二外螺纹(6),且内部密封管(9)内壁上开设有第二内螺纹(11)。

6.根据权利要求5所述的一种便于拼接的高密封HDPE双壁波纹管,其特征在于,所述橡胶密封管(42)和内部密封管(9)相互螺接。
