专利号: 2024206908457
申请人: 安徽锦允新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

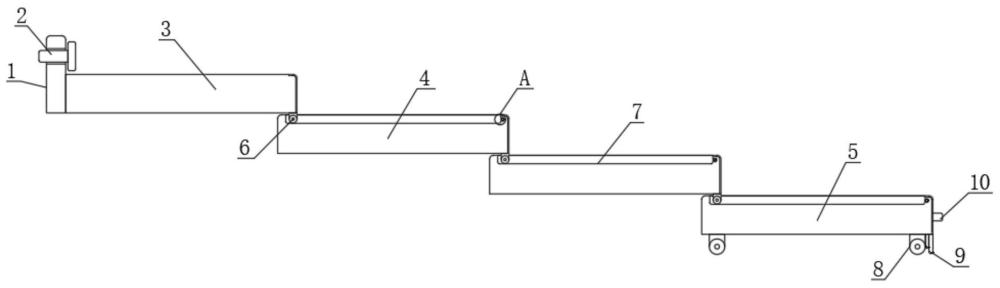

1.一种可自动收放的智能家居楼梯,包括有螺栓(2),所述螺栓(2)螺纹贯穿安装板(1)与墙体相连接,所述安装板(1)连接有顶层(3)的一端,所述顶层(3)的另一端连接有中层(4)的一端,所述中层(4)的另一端连接有底层(5),所述顶层(3)和中层(4)远离安装板(1)的一端底面对称设置有滑轮(6),所述中层(4)和底层(5)的顶面对称设置有滑槽(7),所述滑轮(6)和滑槽(7)活动连接,其特征在于,所述底层(5)的底面四角处均设置有滚轮(8),所述底层(5)远离安装板(1)的一端底面设置有遮板(9),所述底层(5)远离安装板(1)的一端设置有把手(10),所述滑槽(7)内设置有回收机构,所述底层(5)内设置有锁定机构,所述顶层(3)、中层(4)和底层(5)顶面均设置有储藏机构。

2.根据权利要求1所述的一种可自动收放的智能家居楼梯,其特征在于:所述顶层(3)、中层(4)和底层(5)远离安装板(1)的一端顶面均设置有橡胶防撞层。

3.根据权利要求1所述的一种可自动收放的智能家居楼梯,其特征在于:所述回收机构包括有凹槽一(11)、套管(12)、线轴(14)、绳索(15)和轴杆一(16),所述滑槽(7)远离安装板(1)的一端设置有凹槽一(11),两个所述套管(12)的一端分别固定连接于凹槽一(11)的内壁两端,两个所述套管(12)内均设置有凹槽二(13),且两个凹槽二(13)分别轴连接有线轴(14)的两端,所述线轴(14)的中间连接有绳索(15)的一端,所述滑轮(6)内设置有轴杆一(16),所述绳索(15)的另一端与轴杆一(16)固定连接。

4.根据权利要求3所述的一种可自动收放的智能家居楼梯,其特征在于:所述凹槽二(13)内设置有扭簧,且扭簧套设于线轴(14)的外侧。

5.根据权利要求1所述的一种可自动收放的智能家居楼梯,其特征在于:所述锁定机构包括有轴杆二(17)、蜗轮(18)、蜗杆(19)、锁定块(20)和锁定槽(23),所述轴杆二(17)的两端分别与两个距离中层(4)最远的滚轮(8)轴连接,所述轴杆二(17)的中间设置有蜗轮(18),所述蜗轮(18)与蜗杆(19)的下端啮合连接,所述蜗杆(19)的上端设置有锁定块(20),所述锁定槽(23)设置于固定块(22)上,所述锁定块(20)的外部形状和锁定槽(23)的内部形状为吻合的棱柱形。

6.根据权利要求5所述的一种可自动收放的智能家居楼梯,其特征在于:所述底层(5)靠近把手(10)的一端设置有凹槽三(21),所述把手(10)的一端贯穿底层(5)至凹槽三(21)内,所述把手(10)的一端连接有固定块(22)的两端,所述蜗杆(19)的上端与凹槽三(21)的内壁顶面轴连接,所述把手(10)的一端与凹槽三(21)之间设置有弹簧三(31)。

7.根据权利要求6所述的一种可自动收放的智能家居楼梯,其特征在于:所述把手(10)的左右两侧均设置有凹槽四(24),所述凹槽四(24)的内壁侧面连接有弹簧一(25)的一端,所述弹簧一(25)的另一端连接有活动块(26),所述凹槽三(21)的内壁左右两侧均设置有固定阻块(27)和凹槽五(28),所述凹槽五(28)内壁侧面连接有弹簧二(29)的一端,所述弹簧二(29)的另一端与活动阻块(30)相连接。

8.根据权利要求1所述的一种可自动收放的智能家居楼梯,其特征在于:所述储藏机构包括有储藏槽(32)、左门板(33)和右门板(34),所述顶层(3)、中层(4)和底层(5)顶面均设置有储藏槽(32),所述储藏槽(32)的左右两侧分别铰链连接有左门板(33)和右门板(34),所述左门板(33)的顶面设置有左半槽(35),所述右门板(34)的顶面设置有右半槽(36),所述左半槽(35)的顶面轴连接有轴杆三(37)的一端,所述轴杆三(37)的另一端与限位块(38)轴连接。
