专利号: 2024206867160
申请人: 武汉荆楚艺匠装饰设计工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

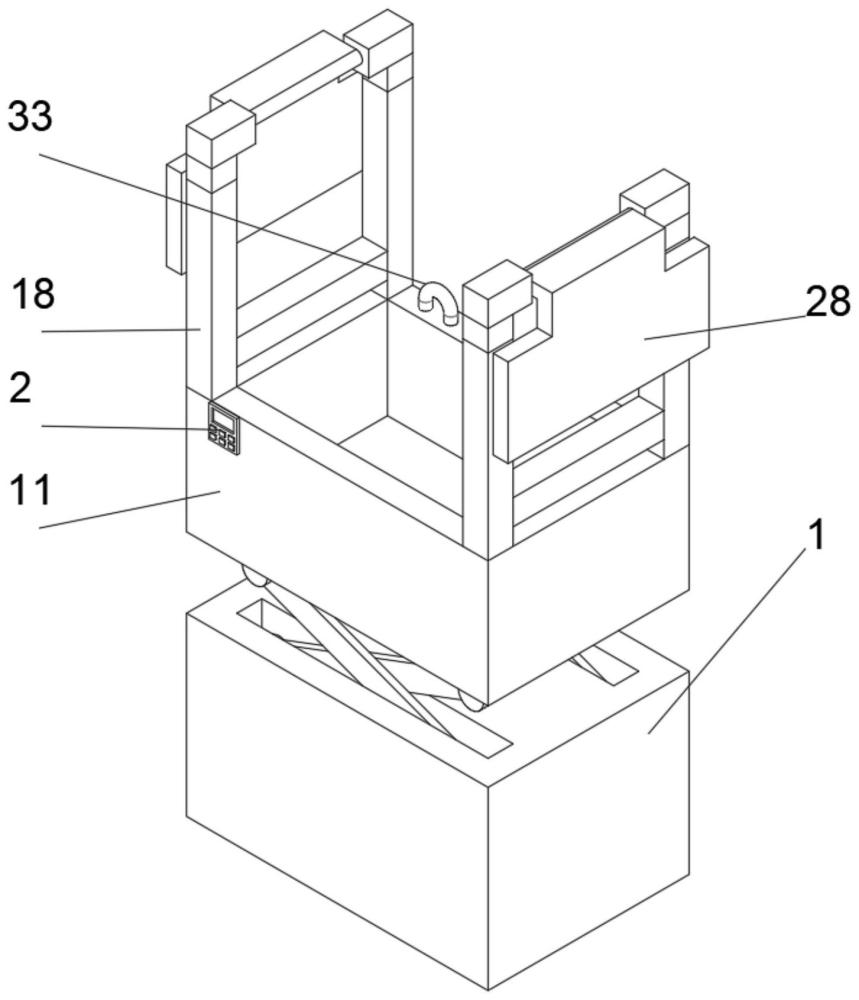

1.一种低墩柱自动升降施工平台,包括底座(1),其特征在于:所述底座(1)的内部中部一侧设置有第一伺服电机(3),所述第一伺服电机(3)的输出端外部套设有第一主动链轮(4),所述第一主动链轮(4)的外部套设有第一链条(5),所述第一链条(5)的内部两侧均套设有第一从动链轮(6),两个所述第一从动链轮(6)的内部均套设有第一螺纹杆(7),所述第一螺纹杆(7)的外部两侧均套设有第一套筒(8),多个所述第一套筒(8)的上端均转动连接有连杆(9),多个所述连杆(9)的上端均转动连接有连接块(10),多个所述连接块(10)的上端滑动连接有工作台(11),所述工作台(11)的上端四角处均固定连接有第一支撑柱(18),多个所述第一支撑柱(18)的一侧端面下端均固定连接有连接柱(19),两个所述连接柱(19)的内部中部均设置有第三伺服电机(20),两个所述第三伺服电机(20)的输出端均套设有第二主动链轮(21),两个所述第二主动链轮(21)的外部均套设有第二链条(22),两个所述第二链条(22)的内部两侧均套设有第二从动链轮(23),多个所述第二从动链轮(23)的内部均套设有第三螺纹杆(24),多个所述第三螺纹杆(24)的外部均套设有第二支撑柱(25),多个所述第二支撑柱(25)的上端均固定连接有固定块(26),多个所述固定块(26)之间均转动连接有挡板(28),两个所述挡板(28)的一侧端面上端均设置有第四伺服电机(27);

所述底座(1)的内部下端两侧均设置有第二伺服电机(13),两个所述第二伺服电机(13)的输出端均固定连接有第二螺纹杆(14),两个所述第二螺纹杆(14)的外部下端均套设有第二套筒(15),两个所述第二套筒(15)的外部均固定连接有安装板(16),两个所述安装板(16)的下端两侧均设置有万向轮(17)。

2.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:所述底座(1)的内部中部两侧均开设有第一滑槽(30),多个所述第一套筒(8)的下端均固定连接有第一滑块(29),多个所述第一滑块(29)均与第一滑槽(30)滑动连接。

3.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:所述底座(1)的内部下端四角处均开设有第二滑槽(31),两个所述安装板(16)的两侧端面均固定连接有第二滑块(32),多个所述第二滑块(32)均与第二滑槽(31)滑动连接。

4.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:所述工作台(11)的上端一角处固定连接有防坠环(33)。

5.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:两个所述第一螺纹杆(7)的两端均与底座(1)转动连接。

6.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:两个所述第二螺纹杆(14)的下端均与底座(1)转动连接。

7.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:所述工作台(11)的一侧端面一角处设置有控制面板(2),所述底座(1)的内部上端中部设置有蓄电池(12),所述蓄电池(12)和控制面板(2)、第一伺服电机(3)、第二伺服电机(13)、第三伺服电机(20)、第四伺服电机(27)均电性连接。

8.根据权利要求1所述的一种低墩柱自动升降施工平台,其特征在于:多个所述连接块(10)的上端均为T形。
