专利号: 2024206858852
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

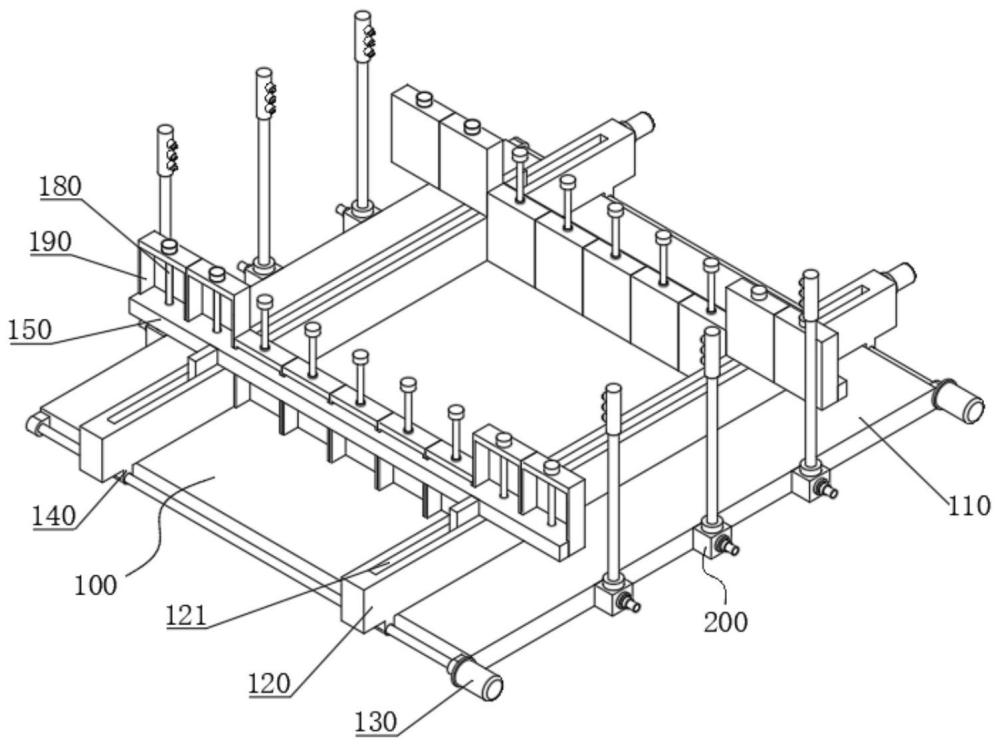

1.一种预制墙体浇筑模具,包括:主体模块(100)以及喷淋模块(200),其特征在于,所述主体模块(100)包括底板(110)、活动设置在底板(110)顶端的两个纵板(120)、对称安装在底板(110)两侧的第一驱动件(130)、对称固定在纵板(120)两侧且与第一驱动件(130)啮合的第一螺纹套(140)、活动设置在纵板(120)顶端的两个横杆(150)、安装在纵板(120)内嵌的第二驱动件(160)、对称固定在横杆(150)一侧且伸入纵板(120)与第二驱动件(160)啮合的第二螺纹套(170)、多个呈阵列安装在横杆(150)顶端的调节杆(180)以及多个滑动嵌合在横杆(150)上且穿过螺纹杆(181)的挡板(190);

所述喷淋模块(200)包括多个固定在底板(110)两侧的底座(210)、安装在底座(210)一侧的进水管道(220)、固定在底座(210)顶端的支杆(230)以及多个安装在支杆(230)上的喷头(240)。

2.根据权利要求1所述的一种预制墙体浇筑模具,其特征在于,所述第一驱动件(130)包括对称固定在底板(110)一侧的固定座(131)、转动安装在固定座(131)上的第一双头螺杆(132)以及安装在一侧固定座(131)上且轴与第一双头螺杆(132)固定连接的第一电机(133)。

3.根据权利要求2所述的一种预制墙体浇筑模具,其特征在于,所述第一双头螺杆(132)穿过第一螺纹套(140),且与第一螺纹套(140)相互啮合。

4.根据权利要求1所述的一种预制墙体浇筑模具,其特征在于,所述纵板(120)的顶端开有凹槽,所述第二驱动件(160)包括转动安装在凹槽内壁上的第二双头螺杆(161)以及安装在纵板(120)一端且轴与第二双头螺杆(161)端部固定连接的第二电机(162)。

5.根据权利要求4所述的一种预制墙体浇筑模具,其特征在于,所述第二螺纹套(170)一端固定在横杆(150)上,另一端滑动嵌合在第一凹槽(121)内,所述第二双头螺杆(161)穿过第二螺纹套(170),且与第二螺纹套(170)相互啮合。

6.根据权利要求1所述的一种预制墙体浇筑模具,其特征在于,所述横杆(150)上呈阵列开有多个第二凹槽(151),所述挡板(190)的两侧滑动嵌合在第二凹槽(151)内,所述调节杆(180)包括转动安装在横杆(150)上的螺纹杆(181)以及固定在螺纹杆(181)顶端的旋钮(182)。

7.根据权利要求6所述的一种预制墙体浇筑模具,其特征在于,所述挡板(190)顶端开有螺纹孔(191),所述螺纹杆(181)穿过螺纹孔(191),且与螺纹孔(191)相互啮合。

8.根据权利要求1所述的一种预制墙体浇筑模具,其特征在于,所述支杆(230)的内腔开有流道(231),所述流道(231)连通进水管道(220)与喷头(240)。
