专利号: 2024206852288
申请人: 潍坊祥晟塑料制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

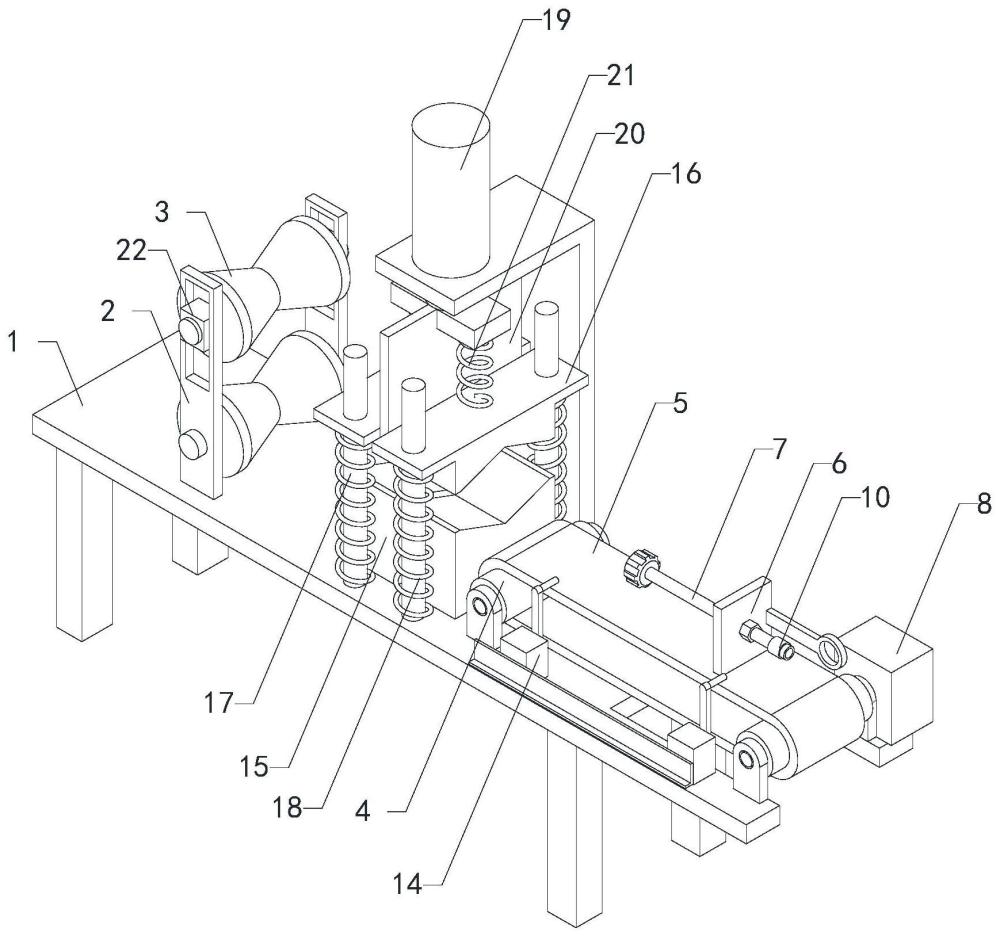

1.一种塑料流体软管裁切定长输送机构,包括平台(1)、两个轮架(2)和两个滚轮(3),平台(1)的下端面设置有多个支腿,两个轮架(2)竖直对称安装在平台(1)的一端,两个滚轮(3)上下布置转动安装在两个轮架(2)上;其特征在于,还包括两个同步轮(4)、同步带(5)、安装板(6)、抓持管(7)、伺服电机(8)、压紧机构和裁切机构,压紧机构和裁切机构安装在平台(1)的中部,两个同步轮(4)分别通过支架转动安装在平台(1)上,两个同步轮(4)位于远离轮架(2)的一端,同步带(5)套装链接在两个同步轮(4)上,安装板(6)安装在同步带(5)上,抓持管(7)安装在安装板(6)上,抓持管(7)与两个滚轮(3)的中心和压紧机构对齐,伺服电机(8)安装在平台(1)上,伺服电机(8)的输出轴与同步轮(4)传动连接。

2.如权利要求1所述的一种塑料流体软管裁切定长输送机构,其特征在于,还包括螺母(9)、气管接头(10)和橡胶气囊(11),抓持管(7)的中部穿过安装板(6),两个螺母(9)转动螺接在抓持管(7)上,两个螺母(9)将抓持管(7)锁紧在安装板(6)上,抓持管(7)远离轮架(2)的一端设置有气管接头(10),抓持管(7)靠近轮架(2)的一端安装有橡胶气囊(11)。

3.如权利要求2所述的一种塑料流体软管裁切定长输送机构,其特征在于,还包括气管支架(12),气管支架(12)安装在安装板(6)上,气管支架(12)与气管接头(10)同侧。

4.如权利要求1所述的一种塑料流体软管裁切定长输送机构,其特征在于,还包括滑轨(13)和两个接触开关(14),滑轨(13)安装在平台(1)上,两个接触开关(14)滑动安装在滑轨(13)上,两个接触开关(14)前后布置,两个接触开关(14)的接触臂伸到同步带(5)的上方并与安装板(6)对齐接触。

5.如权利要求1所述的一种塑料流体软管裁切定长输送机构,其特征在于,压紧机构包括两个下托块(15)、两个压块(16)、多个光轨(17)和多个弹簧(18),两个下托块(15)安装在平台(1)的中部,两个下托块(15)之间设置有裁切槽口,多个光轨(17)竖直安装在平台(1)上,两个压块(16)分别滑动安装在多个光轨(17)上,两个压块(16)分别位于两个下托块(15)上方,两个下托块(15)和两个压块(16)设置有相对的夹持槽,多个弹簧(18)分别套装在多个光轨(17)上,多个弹簧(18)的上端分别与两个压块(16)连接,多个弹簧(18)的下端均与平台(1)连接,两个压块(16)与裁切机构传动连接。

6.如权利要求5所述的一种塑料流体软管裁切定长输送机构,其特征在于,裁切机构包括气缸(19)、裁切刀(20)和两个弹簧二(21),气缸(19)的固定端通过支架安装在平台(1)上,气缸(19)的活塞杆竖直朝下,裁切刀(20)滑动插装在两个下托块(15)和两个压块(16)设置有相对的夹持槽中,裁切刀(20)的上端与气缸(19)的活塞杆连接,两个弹簧二(21)分别安装在两个压块(16)上,两个弹簧二(21)的上端与气缸(19)的活塞杆连接。

7.如权利要求1所述的一种塑料流体软管裁切定长输送机构,其特征在于,还包括两个滑块(22),两个轮架(2)设置有竖直的滑槽,两个滑槽中均安装有滑块(22),位于上方的滚轮(3)的转轴分别与两个滑块(22)连接。
