专利号: 2024206842801
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

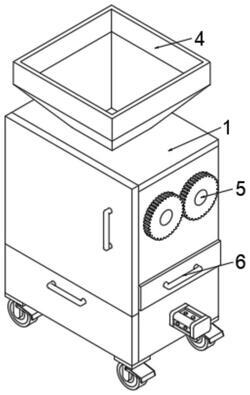

1.一种金属制品废料回收装置,包括回收箱(1),其特征在于:所述回收箱(1)的内部通过中部安装的隔离板设置有粉碎腔(2)和收料腔(3),所述回收箱(1)的顶端安装有添料斗(4),且所述添料斗(4)与粉碎腔(2)相连通设置,所述粉碎腔(2)内安装有粉碎机构(5),所述收料腔(3)内安装有收料机构(6),且所述粉碎机构(5)一侧的底端与收料机构(6)相连通设置;

所述粉碎机构(5)包括两个粉碎辊(51),两个所述粉碎辊(51)安装在粉碎腔(2)的两侧,且两个所述粉碎辊(51)的两端均与粉碎腔(2)的腔壁转动连接,所述粉碎腔(2)的底部固定安装有集料斗(52),且所述集料斗(52)的一侧连通安装有带有电磁阀的连接管(53);

两个所述粉碎辊(51)的一端均固定安装有齿轮(54),且两个所述齿轮(54)均设置在回收箱(1)外部的一侧,两个所述齿轮(54)相互啮合设置,一个所述粉碎辊(51)的另一端固定连接有电机(55),且所述电机(55)固定安装在回收箱(1)外部的另一侧;

所述收料机构(6)包括限位组件(61)和预处理组件(62),所述限位组件(61)固定安装在收料腔(3)的中部,所述预处理组件(62)安装在收料腔(3)的底部。

2.根据权利要求1所述的一种金属制品废料回收装置,其特征在于:所述限位组件(61)包括安装板(611),所述安装板(611)的两端固定安装在收料腔(3)的两侧,所述安装板(611)的内部开设有活动槽(612),所述活动槽(612)的两端贯穿收料腔(3)的两侧设置,所述活动槽(612)内活动安装有驱动件(613)。

3.根据权利要求2所述的一种金属制品废料回收装置,其特征在于:所述安装板(611)的顶端开设有若干第一限位孔(614),若干所述第一限位孔(614)均贯穿安装板(611)设置,且若干所述第一限位孔(614)内均活动安装有限位板(615)。

4.根据权利要求2所述的一种金属制品废料回收装置,其特征在于:所述驱动件(613)包括活动板(6131),所述活动板(6131)活动安装在活动槽(612)内,所述活动板(6131)的两端均转动安装有若干限位块(6132),若干所述限位块(6132)底端的一侧开设有安装槽(6133),所述安装槽(6133)内固定安装有弹簧(6134),且所述弹簧(6134)的一端与活动板(6131)固定连接,且所述活动板(6131)的一端通过螺栓固定安装有拉杆。

5.根据权利要求1所述的一种金属制品废料回收装置,其特征在于:所述预处理组件(62)包括集料箱(621),所述集料箱(621)活动安装在收料腔(3)的底部,所述集料箱(621)顶端的一侧铰接有箱盖(622),且所述连接管(53)与集料箱(621)相连通设置,所述集料箱(621)的底端和箱盖(622)上均开设有若干与第一限位孔(614)相对应设置的第二限位孔(623),所述回收箱(1)一侧的底部固定安装有液压缸(624),所述液压缸(624)的输出轴贯穿收料腔(3)和集料箱(621)的一侧设置,所述液压缸(624)的输出轴固定安装有挤压板(625),且所述挤压板(625)活动设置在集料箱(621)内部的一侧。
