专利号: 2024206828537
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

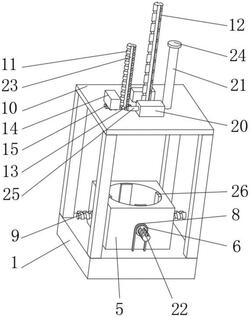

1.一种润滑油灌装桶清理设备,包括底座(1),其特征在于:所述底座(1)内侧固定连接有第一电机(2),所述第一电机(2)上侧固定连接有第一锥齿轮(3),所述第一锥齿轮(3)外侧啮合有第二锥齿轮(4),所述底座(1)上侧固定连接有空心块(5),所述空心块(5)外侧活动连接有第一皮带轮(6),所述第二锥齿轮(4)相互远离的一侧固定连接有第二皮带轮(7),所述第一皮带轮(6)外侧活动连接有皮带(8),所述皮带(8)和第二皮带轮(7)活动连接,所述第一皮带轮(6)内侧活动连接有移动螺杆(9),所述移动螺杆(9)相互靠近的一侧活动连接有夹板(26),所述移动螺杆(9)和空心块(5)螺纹连接,所述底座(1)上侧固定连接有支撑板(10),所述支撑板(10)内侧螺纹连接有第一升降螺杆(11),所述支撑板(10)内侧螺纹连接有第二升降螺杆(12),所述第一升降螺杆(11)和第二升降螺杆(12)外侧均活动连接有第一平齿轮(13),所述支撑板(10)上侧固定连接有第二电机(14),所述第二电机(14)下侧固定连接有第二平齿轮(15),所述第一平齿轮(13)和第二平齿轮(15)啮合,所述第一升降螺杆(11)下侧活动连接有挡板(16),所述第二升降螺杆(12)下侧固定连接有刷子(17),所述第二升降螺杆(12)外侧活动连接有移动块(18),所述移动块(18)下侧固定连接有伸缩水管(19),所述支撑板(10)上侧固定连接有水泵(20),所述水泵(20)和伸缩水管(19)连通。

2.根据权利要求1所述的一种润滑油灌装桶清理设备,其特征在于:所述支撑板(10)内侧活动连接有限位杆(21),所述限位杆(21)和挡板(16)固定连接。

3.根据权利要求1所述的一种润滑油灌装桶清理设备,其特征在于:所述移动螺杆(9)内侧开设有第一凹槽(22),所述第一皮带轮(6)和第一凹槽(22)活动连接。

4.根据权利要求1所述的一种润滑油灌装桶清理设备,其特征在于:所述第一升降螺杆(11)和第二升降螺杆(12)内侧开设有第二凹槽(23),所述第二凹槽(23)和第一平齿轮(13)活动连接。

5.根据权利要求2所述的一种润滑油灌装桶清理设备,其特征在于:所述限位杆(21)上侧固定连接有限制板(24)。

6.根据权利要求1所述的一种润滑油灌装桶清理设备,其特征在于:所述水泵(20)左侧固定连接有连接水管(25)。
