专利号: 2024206778167
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

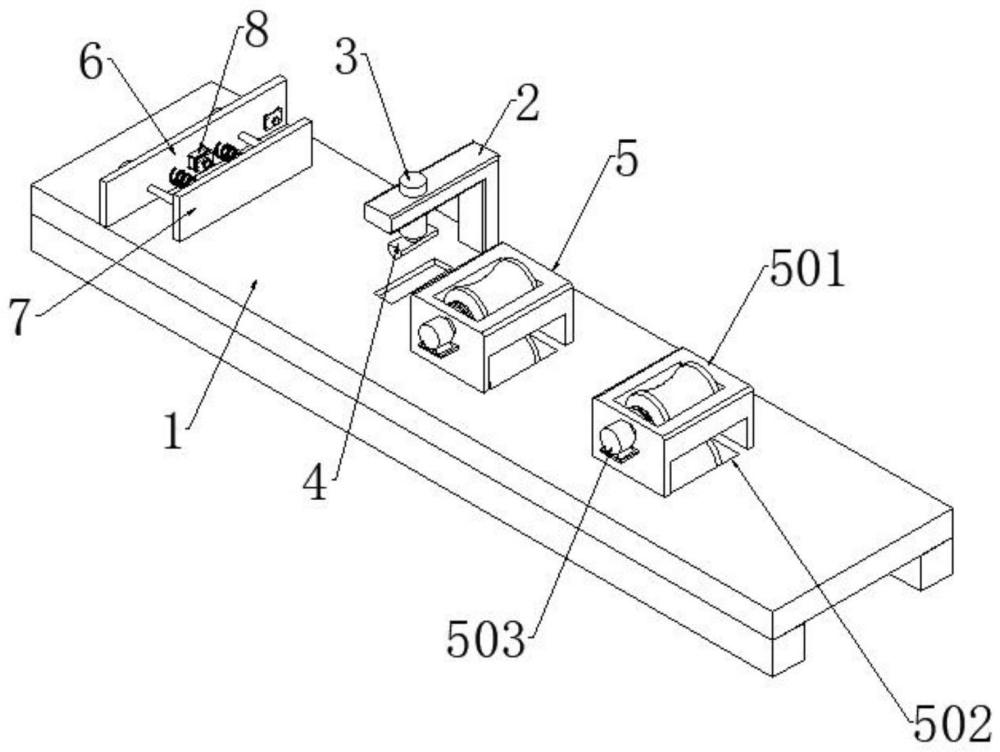

1.一种绑扎钢筋截断装置,其特征在于:包括底座(1),所述底座(1)的上表面固定安装有固定板(6),所述固定板(6)一侧底座(1)的上表面固定安装有推板(7),所述推板(7)的左侧固定安装有活动杆(9),所述活动杆(9)的一端延伸至所述固定板(6)的左侧,所述活动杆(9)的左端固定安装有限位板,所述固定板(6)靠近所述推板(7)的一侧固定安装有轻触开关(8),所述固定板(6)靠近所述推板(7)的一侧固定安装有控制器(12),所述固定板(6)的右侧固定连接有弹簧(10),所述弹簧(10)的另一端与所述推板(7)的左侧固定连接,所述底座(1)的上表面固定安装有L形架(2),所述L形架(2)的内部固定安装有气缸(3),所述气缸(3)输出轴的底端固定安装有截断刀(4);

所述底座(1)的上方设置有两组送料组件(5),所述送料组件(5)包括U形架(501)、第一矩形孔(502)、电机(503)、第二矩形孔(504)、第一转动轴(505)、送料辊(506)、皮带轮(507)、传送皮带(508)以及第二转动轴(509)。

2.根据权利要求1所述的一种绑扎钢筋截断装置,其特征在于:所述固定板(6)的一侧开设有贯穿孔(11),所述贯穿孔(11)的内壁与所述活动杆(9)的外侧活动接触。

3.根据权利要求1所述的一种绑扎钢筋截断装置,其特征在于:所述轻触开关(8)的电性输出端通过导线电性连接与所述控制器(12)的电性输入端,所述控制器(12)的电性输出端通过导线电性连接与所述气缸(3)的电性输入端。

4.根据权利要求1所述的一种绑扎钢筋截断装置,其特征在于:所述底座(1)的上表面开设有第一矩形孔(502),所述底座(1)的上表面固定安装有U形架(501),所述U形架(501)的上表面开设有第二矩形孔(504),所述第二矩形孔(504)的内部通过轴承转动安装有第一转动轴(505),所述第一矩形孔(502)的内部通过轴承转动安装有第二转动轴(509),所述第二转动轴(509)以及所述第一转动轴(505)的外侧均固定套设有送料辊(506),所述第一转动轴(505)以及所述第二转动轴(509)的外侧均固定套设有皮带轮(507),两个所述皮带轮(507)之间传动连接有传送皮带(508),所述U形架(501)的一侧固定安装有电机(503),所述电机(503)输出轴的后端与所述第一转动轴(505)的前端固定连接。

5.根据权利要求1所述的一种绑扎钢筋截断装置,其特征在于:所述底座(1)的上表面开设有与所述截断刀(4)相互配合的矩形槽。

6.根据权利要求1所述的一种绑扎钢筋截断装置,其特征在于:两个所述皮带轮(507)的一侧均开设有固定孔(13),两个所述固定孔(13)的内壁分别与所述第一转动轴(505)以及所述第二转动轴(509)的外侧固定连接。
