专利号: 2024206724612
申请人: 宁波市镇海双龙轴承有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

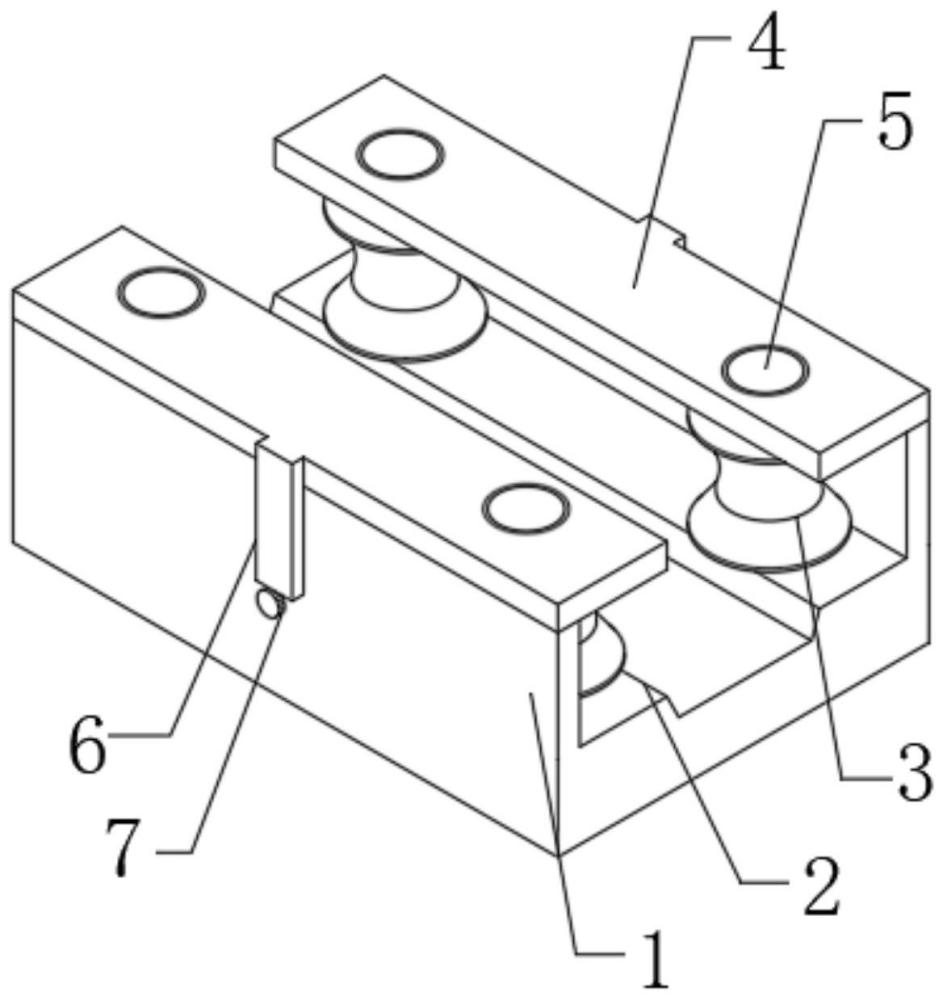

1.一种方便更换的轨道轴承,包括滑座(1),其特征在于,所述滑座(1)的顶端两侧均固定设有固定板(4),所述固定板(4)与滑座(1)之间设置有调节组件,所述滑座(1)内壁两侧均开设有装配槽(2),两个所述装配槽(2)顶端槽壁和底端槽壁均转动连接有轴承座(5),位置对正的两个轴承座(5)之间卡合连接有轨道轴承本体(3)。

2.根据权利要求1所述的一种方便更换的轨道轴承,其特征在于:所述调节组件包括连接块(6)和滑块(10),所述固定板(4)的侧面固定连接有连接块(6),所述连接块(6)侧壁的底部固定安装有滑块(10),所述滑座(1)的侧壁开设有滑槽(8),所述滑块(10)与滑槽(8)滑动连接。

3.根据权利要求2所述的一种方便更换的轨道轴承,其特征在于:所述滑槽(8)的顶端和底端之间转动连接有梯形丝杠(9),所述梯形丝杠(9)与滑块(10)的中心处螺纹连接。

4.根据权利要求3所述的一种方便更换的轨道轴承,其特征在于:所述滑槽(8)的底端转动连接有转动杆(7),所述转动杆(7)与梯形丝杠(9)之间通过锥形齿轮(11)啮合传动。

5.根据权利要求1所述的一种方便更换的轨道轴承,其特征在于:所述轨道轴承本体(3)的两端均固定设有连接轴(12),所述连接轴(12)与轴承座(5)嵌套连接。

6.根据权利要求5所述的一种方便更换的轨道轴承,其特征在于:所述连接轴(12)的两侧均开设有安装槽(13),两个所述安装槽(13)的内部均嵌套有U型卡块(16),两个所述安装槽(13)槽壁固定安装有复位弹簧(15),所述复位弹簧(15)的一端与U型卡块(16)的侧面固定连接,所述轴承座(5)的内壁开设有卡槽(14),所述U型卡块(16)的一端与卡槽(14)卡合连接。
