专利号: 2024206661651
申请人: 丹阳市永信光学有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

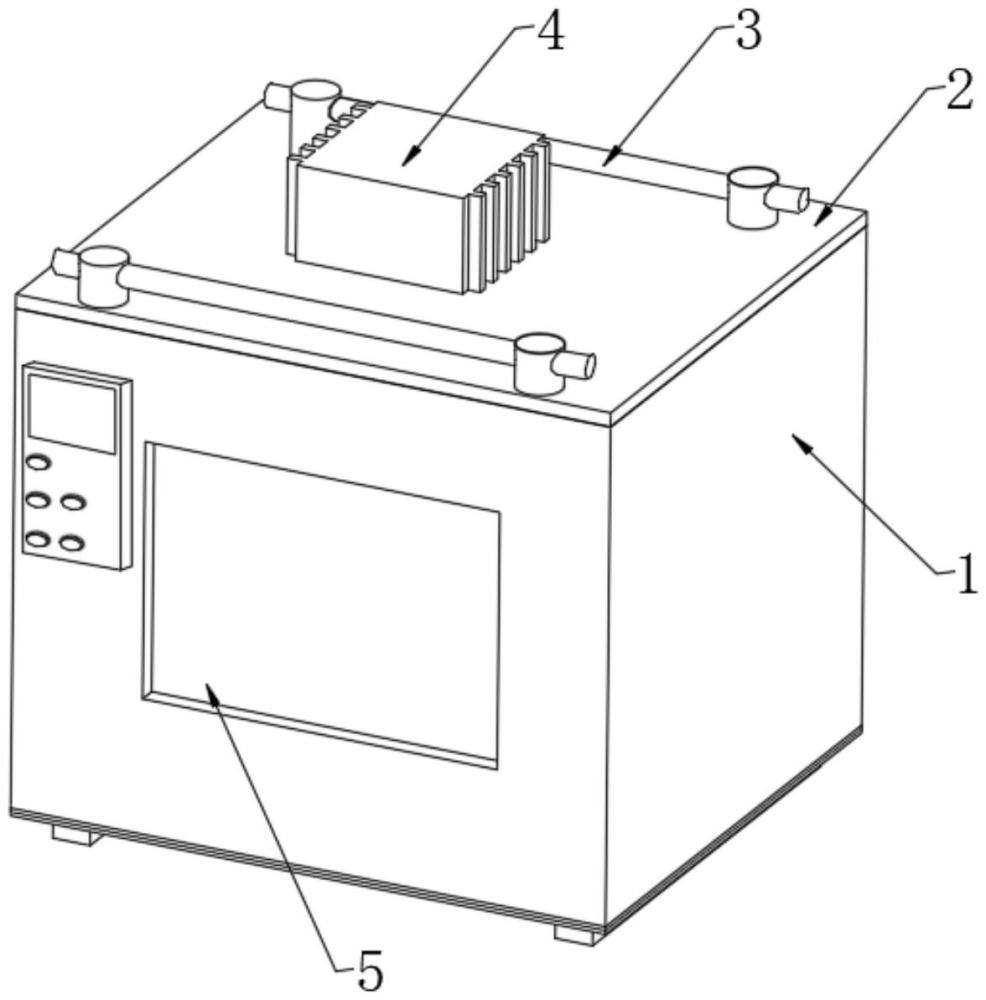

1.一种安防镜片双面镀膜机,其特征在于:包括镀膜壳体(1),所述镀膜壳体(1)的正上方设置有密封盖板(2),所述密封盖板(2)的顶端对称设置有手柄(3),所述镀膜壳体(1)的一侧贯穿连接有可视窗体(5),所述镀膜壳体(1)的内部设置有夹持机构(8),所述夹持机构(8)根据镜片原料的尺寸,对夹持的间距进行调节,并对多组的镜片进行垂直送入到镀膜壳体(1)的内部,所述夹持机构(8)的正下方设置有旋转机构(12),所述旋转机构(12)根据夹持机构(8)上夹持的镜片原料的数量,对夹持机构(8)进行不断旋转,进而增加镀膜镜片与镀膜材料的接触面积。

2.根据权利要求1所述的一种安防镜片双面镀膜机,其特征在于:所述夹持机构(8)包括有托料盘(6)、镜片夹(7)、内牙管(9)、外牙杆(10)和电缸(16),所述托料盘(6)对称设置在镀膜壳体(1)内部,其中一组所述托料盘(6)顶端连接有密封盖板(2)底端,所述托料盘(6)下方连接有外牙杆(10)顶端,所述外牙杆(10)的外侧螺纹连接有内牙管(9)内部,所述托料盘(6)的一侧连接有电缸(16)输出端,所述托料盘(6)的顶端连接有外牙杆(10)尾端。

3.根据权利要求2所述的一种安防镜片双面镀膜机,其特征在于:所述托料盘(6)通过底端设置的外牙杆(10)与内牙管(9)外端连接。

4.根据权利要求1所述的一种安防镜片双面镀膜机,其特征在于:所述旋转机构(12)包括有伺服电机(11)、传动齿轮(13)、环形齿盘(14)、蒸发槽(15),所述伺服电机(11)贯穿设置在镀膜壳体(1)底端,所述伺服电机(11)的输出端连接有传动齿轮(13),所述传动齿轮(13)的外侧啮合连接有环形齿盘(14),所述的外侧连接有托料盘(6)下方,所述托料盘(6)的正上方开设有蒸发槽(15)。

5.根据权利要求4所述的一种安防镜片双面镀膜机,其特征在于:所述托料盘(6)通过底端设置的环形齿盘(14)与传动齿轮(13)外侧连接。

6.根据权利要求1所述的一种安防镜片双面镀膜机,其特征在于:所述密封盖板(2)的顶端贯穿连接有真空泵(4)输出端。
