专利号: 2024206660574
申请人: 湖南永发钟表制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

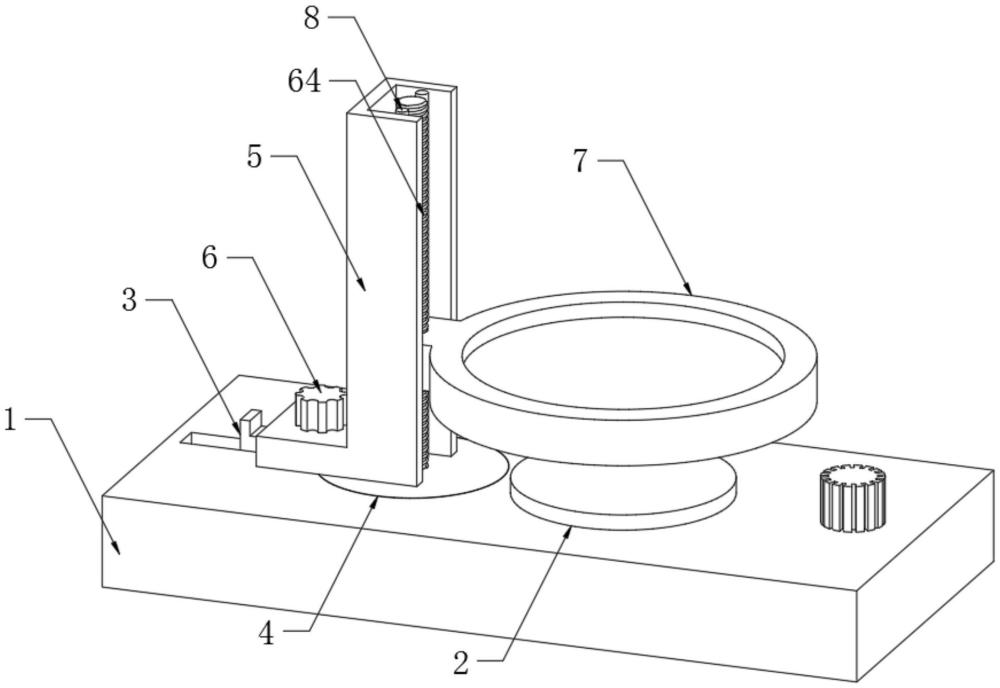

1.一种手表表盘刻字检视装置,其特征在于,包括底座(1);所述底座(1)的上表面转动安装有调节机构(2);所述底座(1)的上表面一侧转动安装有转盘(4);所述转盘(4)的上表面固连有第一壳体(5);所述第一壳体(5)的内表面滑动安装有放大镜(7);所述放大镜(7)的上表面设有螺纹孔(71);所述放大镜(7)的上表面两侧均设有导向孔(72);所述导向孔(72)的内表面滑动安装有导向杆(8),且导向杆(8)的下端固连于转盘(4)的上表面;所述第一壳体(5)的一侧外表面设有固定槽(51);所述转盘(4)的上表面转动安装有升降机构(6);

所述底座(1)的上表面一侧设有固定机构(3)。

2.根据权利要求1所述的一种手表表盘刻字检视装置,其特征在于,所述调节机构(2)包括转动安装于底座(1)内底面的一号连接柱(22)和二号连接柱(25);所述一号连接柱(22)的上表面固连有载物盘(21);是二号连接柱(25)的上表面固连有一号旋钮(24);所述一号连接柱(22)的外圆面套连有一号传动带(23)。

3.根据权利要求2所述的一种手表表盘刻字检视装置,其特征在于,所述载物盘(21)的下表面转动安装于底座(1)的上表面;所述一号旋钮(24)的下表面转动安装于底座(1)的上表面;所述一号传动带(23)的另一端套连于二号连接柱(25)的外圆面。

4.根据权利要求1所述的一种手表表盘刻字检视装置,其特征在于,所述固定机构(3)包括设置于底座(1)上表面一侧的滑槽(31);所述滑槽(31)的内表面滑动安装有固定块(32);所述固定块(32)的一端固连有弹簧(33);所述弹簧(33)的一端固连于滑槽(31)的一侧内表面。

5.根据权利要求1所述的一种手表表盘刻字检视装置,其特征在于,所述升降机构(6)包括转动安装于转盘(4)上表面的三号连接柱(62)和四号连接柱(65);所述三号连接柱(62)的上表面固连有二号旋钮(61);所述四号连接柱(65)的上表面固连有螺纹杆(64);所述三号连接柱(62)的外圆面套连有三二号传动带(63)。

6.根据权利要求5所述的一种手表表盘刻字检视装置,其特征在于,所述二号传动带(63)的另一端套连于四号连接柱(65)的外圆面;所述螺纹杆(64)的外圆面转动安装于螺纹孔(71)的内表面。
