专利号: 2024206596648
申请人: 河南韵通塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

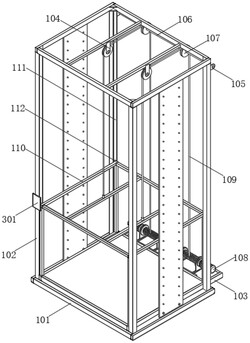

1.一种物料提升装置,包括底座(101),所述底座(101)的上表面设置有支撑架(102),其特征在于:所述支撑架(102)的内部滑动设置有提升座(110),支撑架(102)靠近底座(101)竖向中心的一侧均开设有两个前后对称分布的滑槽(111),提升座(110)的左右两侧均设置有两个前后对称分布的滚轮(112),滚轮(112)分别与相邻的滑槽(111)配合安装,所述支撑架(102)与提升座(110)之间还设置有用于稳固提升高度的稳固模块,所述支撑架(102)与底座(101)之间还设置有用于驱动提升座(110)移动的电控模块。

2.如权利要求1所述的物料提升装置,其特征在于:所述电控模块包括设置在支撑架(102)内部顶端的两个左右对称分布的滑轮一(104),支撑架(102)的后侧设置有两个左右对称分布的支座(105),两个支座(105)之间转动设置有转轴(106),转轴(106)的外弧面固定套设有两个左右对称分布的滑轮二(107),底座(101)的后侧设置有安装座(103),安装座(103)的上表面设置有两个左右对称分布的卷扬机(108),卷扬机(108)的辊筒上均设置有钢丝绳(109),钢丝绳(109)的前端均与提升座(110)固定连接,钢丝绳(109)分别绕过竖向相邻的滑轮一(104)与滑轮二(107)的外弧面上侧。

3.如权利要求2所述的物料提升装置,其特征在于:所述稳固模块包括设置在支撑架(102)与底座(101)之间的两个左右对称分布的固定板(202),提升座(110)的底端内部滑动设置有两个左右对称分布的固定架(201),固定板(202)靠近底座(101)竖向中心的一侧均开设有多个竖向均匀分布的固定孔组(203),固定架(201)分别与相邻的固定孔组(203)插接,所述提升座(110)上还设置有用于驱动固定架(201)移动的电驱动单元。

4.如权利要求3所述的物料提升装置,其特征在于:所述电驱动单元包括焊接固定在提升座(110)底端内部的两个左右对称分布的滑轨(204),两个滑轨(204)之间滑动设置有两个前后对称分布的调节座(205),调节座(205)的左右两侧均转动设置有连杆(206),连杆(206)远离调节座(205)的一端分别与相邻的固定架(201)转动连接,所述提升座(110)上还设置有用于驱动调节座(205)移动的驱动组件。

5.如权利要求4所述的物料提升装置,其特征在于:所述驱动组件包括转动设置在提升座(110)底端内部的双向丝杆(207),两个调节座(205)均与双向丝杆(207)螺纹连接,提升座(110)的后侧设置有电机(208),电机(208)的输出轴与双向丝杆(207)直接通过联轴器固定。

6.如权利要求5所述的物料提升装置,其特征在于:所述支撑架(102)的前侧设置有控制面板(301),卷扬机(108)和电机(208)均与控制面板(301)电连接。

7.如权利要求1所述的物料提升装置,其特征在于:所述提升座(110)的内部下侧粘接固定有橡胶垫。
