专利号: 2024206582166
申请人: 郭少男
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

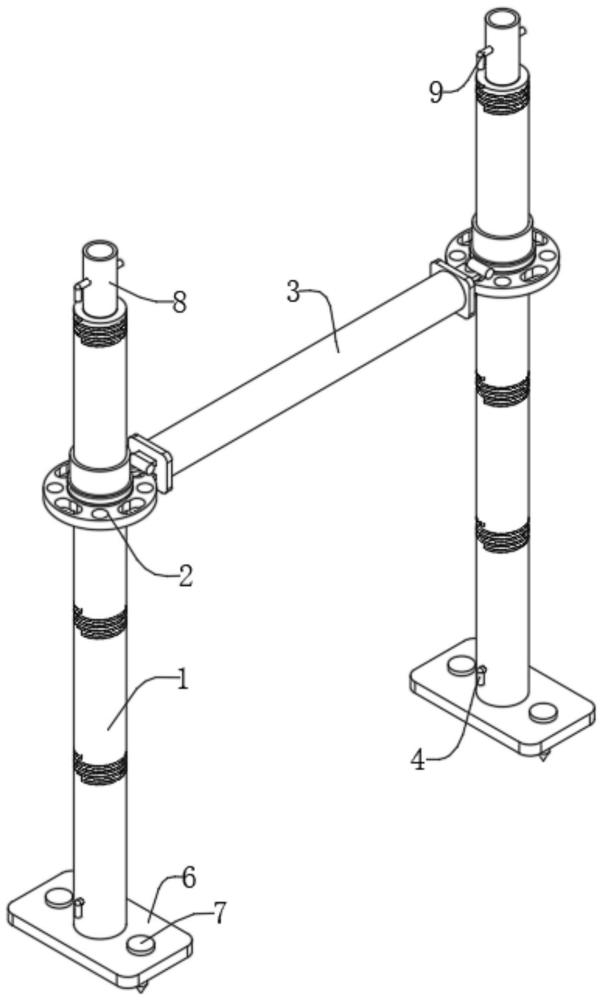

1.一种高度可调的盘扣脚手架,包括立柱(1),其特征在于:所述立柱(1)的外表面开设有螺纹槽,所述螺纹槽的数量为若干个,其中一个所述螺纹槽的内部螺纹连接有盘扣组件(2),所述盘扣组件(2)的上表面开设有贯穿槽,所述贯穿槽的内部滑动连接有横向组件(3);

所述盘扣组件(2)包括连接筒(201),所述连接筒(201)的内部螺纹连接于其中一个螺纹槽的外表面,所述连接筒(201)的下表面通过轴承(202)转动连接有盘扣(203)。

2.根据权利要求1所述的一种高度可调的盘扣脚手架,其特征在于:所述横向组件(3)包括第一插销(301),所述第一插销(301)外表面的中部滑动连接于贯穿槽的内部,所述第一插销(301)外表面的两侧均滑动连接有夹板(302),所述夹板(302)的一侧固定连接有横杆(303)。

3.根据权利要求1所述的一种高度可调的盘扣脚手架,其特征在于:所述立柱(1)外表面的底端开设有第一凹槽,所述第一凹槽的内部插接有第二插销(4)。

4.根据权利要求1所述的一种高度可调的盘扣脚手架,其特征在于:所述立柱(1)的底端滑动连接有第一连接头(5),所述第一连接头(5)的外表面开设有与第二插销(4)相适配的第二凹槽。

5.根据权利要求4所述的一种高度可调的盘扣脚手架,其特征在于:所述第一连接头(5)的底端固定连接有底板(6),所述底板(6)上表面的两侧均开设有固定槽,所述固定槽的内部插接有扎地锥(7)。

6.根据权利要求1所述的一种高度可调的盘扣脚手架,其特征在于:所述立柱(1)的顶端固定连接有第二连接头(8),所述第二连接头(8)的外表面开设有圆形槽,所述圆形槽的内部插接有第三插销(9)。
