专利号: 2024206435951
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

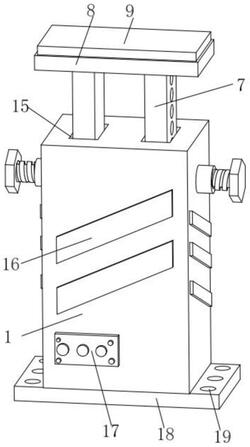

1.一种建筑工程模板支撑结构,其特征在于:包括支撑方箱(1),所述支撑方箱(1)的内壁固定连接有分隔挡板(2),所述支撑方箱(1)的内底壁固定连接有驱动电机(3),所述驱动电机(3)的输出端固定连接有螺纹丝杆(4),所述螺纹丝杆(4)的外表面螺纹连接有螺纹方板(5),所述螺纹方板(5)的外表面固定连接有多个方形托板(6),每个所述方形托板(6)的上表面均固定连接有方形立柱(7),每个所述方形立柱(7)的顶端均依次贯穿分隔挡板(2)和支撑方箱(1)并延伸至支撑方箱(1)的上方,一组所述方形立柱(7)的顶端共同固定连接有支撑垫板(8),每个所述方形立柱(7)的外表面均开设有等距离排列的螺纹孔(12),所述支撑方箱(1)的左右两侧面均固定镶嵌有固定螺筒(13),每个所述固定螺筒(13)的内部均设置有紧固螺栓(14)。

2.根据权利要求1所述的一种建筑工程模板支撑结构,其特征在于:所述支撑垫板(8)的上表面固定连接有防滑垫(9),所述支撑方箱(1)的外表面粘贴有多个反光贴(16)。

3.根据权利要求1所述的一种建筑工程模板支撑结构,其特征在于:所述支撑方箱(1)的上表面和分隔挡板(2)的上表面均开设有与方形立柱(7)相适配的方形通口(15),所述支撑方箱(1)的内底壁固定连接有两个T形垫块(10)。

4.根据权利要求1所述的一种建筑工程模板支撑结构,其特征在于:所述支撑方箱(1)的正面固定连接有操作按钮(17),所述操作按钮(17)通过导线与驱动电机(3)电连接。

5.根据权利要求1所述的一种建筑工程模板支撑结构,其特征在于:所述支撑方箱(1)的底面固定连接有安装底板(18),所述安装底板(18)的外表面开设有多个定位孔(19)。

6.根据权利要求1所述的一种建筑工程模板支撑结构,其特征在于:所述支撑方箱(1)的内壁开设有两个滑槽(11),每个所述滑槽(11)的内部均滑动连接有连接件(20),每个所述连接件(20)的外表面均与方形托板(6)的外表面固定连接。
