专利号: 2024206417614
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

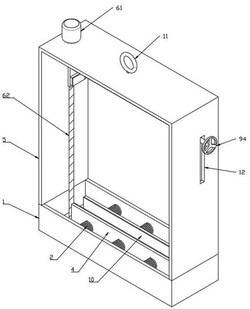

1.一种门窗安装的吊装架,包括底箱(1),其特征在于:所述底箱(1)前后侧壁固定连接有多个第一弹簧(2),所述底箱(1)前后侧壁设置有固定组件(3),所述固定组件(3)位于第一弹簧(2)内侧,所述固定组件(3)连接有固定板(4),多个所述第一弹簧(2)远离底箱(1)一端固定连接在固定板(4)侧面,所述底箱(1)顶面两端固定连接有防护架(5),所述防护架(5)内部设置有升降组件(6),所述升降组件(6)连接有安装架(7),所述安装架(7)顶壁设置有压紧组件(8),所述底箱(1)左右侧壁设置有夹持组件(9)。

2.根据权利要求1所述的一种门窗安装的吊装架,其特征在于:所述固定组件(3)包括多个外管(31),多个所述外管(31)固定连接在底箱(1)前后侧壁中部,所述外管(31)靠近底箱(1)内侧壁固定连接有连接杆(32),所述连接杆(32)远离外管(31)一端固定连接有活塞(33),所述活塞(33)滑动连接有内管(34),所述内管(34)外侧面与外管(31)内侧面滑动连接,所述内管(34)固定连接在固定板(4)侧面。

3.根据权利要求1所述的一种门窗安装的吊装架,其特征在于:所述升降组件(6)包括电机(61)、第二滑块(64),所述电机(61)固定连接在防护架(5)顶面左端,所述电机(61)输出轴贯穿防护架(5)顶壁,所述电机(61)输出轴通过联轴器连接有第一螺纹杆(62),所述第一螺纹杆(62)底端转动连接在底箱(1)内表面左端,所述第一螺纹杆(62)螺纹连接有第一滑块(63),所述第一滑块(63)固定连接在安装架(7)左侧面顶端,所述第二滑块(64)固定连接在安装架(7)右侧面顶端,所述第二滑块(64)滑动连接有第一滑杆(65),所述第一滑杆(65)顶端固定连接在防护架(5)顶壁右端,所述第一滑杆(65)底端固定连接在底箱(1)内表面右端。

4.根据权利要求1所述的一种门窗安装的吊装架,其特征在于:所述压紧组件(8)包括多个第二弹簧(81),多个所述第二弹簧(81)固定连接在安装架(7)顶壁中部,多个所述第二弹簧(81)底端固定连接有压紧板(82),所述压紧板(82)顶面固定连接有多个第二滑杆(83),所述第二滑杆(83)位于第二弹簧(81)内侧,所述第二滑杆(83)顶端与安装架(7)滑动连接。

5.根据权利要求1所述的一种门窗安装的吊装架,其特征在于:所述夹持组件(9)包括第二螺纹杆(91),所述第二螺纹杆(91)位于压紧板(82)下方,所述第二螺纹杆(91)左端转动连接在安装架(7)左侧壁后端,所述第二螺纹杆(91)两端螺纹旋向相反,所述第二螺纹杆(91)右端贯穿安装架(7),所述第二螺纹杆(91)两端螺纹连接有两个夹持板(92),两个所述夹持板(92)相对侧面均固定连接有第一防滑垫(93),所述第二螺纹杆(91)右侧面固定连接有手轮(95)。

6.根据权利要求1所述的一种门窗安装的吊装架,其特征在于:所述固定板(4)相对侧面固定连接有第二防滑垫(10),所述防护架(5)顶面中部固定连接有吊环(11)。

7.根据权利要求5所述的一种门窗安装的吊装架,其特征在于:所述防护架(5)右侧面上端开设有方形槽(12),所述第二螺纹杆(91)右端穿过方形槽(12)。
