专利号: 2024206384019
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

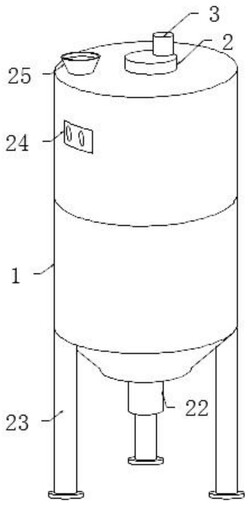

1.一种食用菌用研磨装置,包括研磨罐(1),其特征在于:所述研磨罐(1)的顶部固定连接有传动箱(2),所述传动箱(2)顶部的一端固定安装有驱动电机(3),所述驱动电机(3)的输出端穿入传动箱(2)的内腔固定连接有主动轴(4),所述主动轴(4)的顶部和底部分别套接有顶部主动轮(5)和底部主动轮(6),所述传动箱(2)内腔的另一侧转动连接有内部转轴(7),所述内部转轴(7)的顶端套接有顶部传动轮(8),所述内部转轴(7)的表面转动连接有中空套轴(9),所述中空套轴(9)顶部的表面套接有底部从动轮(10),所述研磨罐(1)的内腔通过中部隔板(12)分为粉碎腔(13)和研磨腔(14),所述中空套轴(9)的底端穿入粉碎腔(13)的内腔与中部隔板(12)的顶部转动连接,所述研磨腔(14)的内腔固定连接有研磨盘(18),所述内部转轴(7)的底端穿过中部隔板(12)与研磨盘(18)的顶部转动连接,所述内部转轴(7)底部的表面套接有套环(19),所述套环(19)的两端均固定连接有研磨辊(20),所述研磨盘(18)顶部的一侧固定安装有插阀(21),所述中部隔板(12)顶部的两侧均固定安装有电磁阀(17)。

2.根据权利要求1所述的一种食用菌用研磨装置,其特征在于:所述顶部主动轮(5)和顶部传动轮(8)通过顶部传动带(26)传动连接,所述主动轴(4)和底部从动轮(10)通过底部传动带(11)传动连接。

3.根据权利要求1所述的一种食用菌用研磨装置,其特征在于:所述中空套轴(9)底部的表面等距固定连接有若干搅拌杆(15),所述搅拌杆(15)的两侧等距固定连接有若干粉碎刀片(16)。

4.根据权利要求1所述的一种食用菌用研磨装置,其特征在于:所述研磨罐(1)底部的边侧等距固定连接有三个支撑腿(23),所述研磨罐(1)底端的中部固定连通有出料管(22)。

5.根据权利要求1所述的一种食用菌用研磨装置,其特征在于:所述研磨罐(1)顶部的一侧固定连通有进料斗(25),所述进料斗(25)为圆台形结构。

6.根据权利要求1所述的一种食用菌用研磨装置,其特征在于:所述研磨罐(1)正面的顶部固定安装有开关面板(24),且所述驱动电机(3)、电磁阀(17)和插阀(21)均通过开关面板(24)与外接电源电性连接。
