专利号: 2024206332404
申请人: 江苏迈朗建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

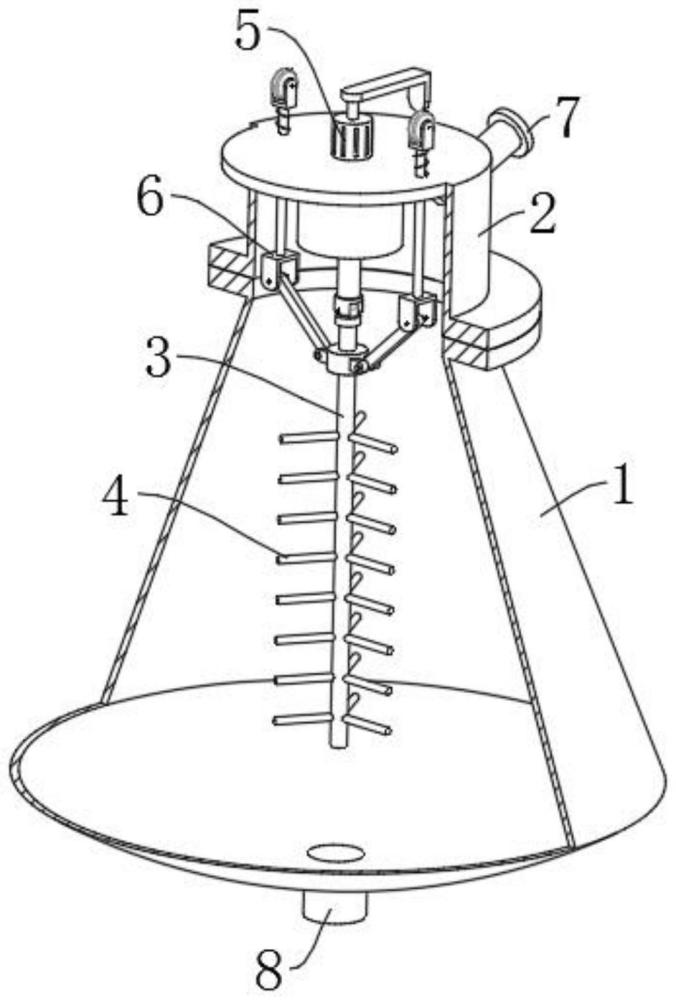

1.一种环氧地坪漆混合用搅拌设备,包括罐体(1),所述罐体(1)的顶部固定连接有罐盖(2),其特征在于,所述罐体(1)的内侧设置有搅拌轴(3),所述罐盖(2)的顶端设置有驱使搅拌轴(3)自转的驱动机构(5),所述搅拌轴(3)的外侧固定连接有若干搅拌杆(4),若干所述搅拌杆(4)沿着搅拌轴(3)的轴线方向等距分布,所述罐体(1)的内侧设置有通过与驱动机构(5)配合驱使搅拌轴(3)往复摆动的推压机构(6)。

2.根据权利要求1所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述罐盖(2)的一端固定连接有进料管(7),所述罐体(1)的底部固定连接有出料管(8)。

3.根据权利要求1所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述罐体(1)的竖直截面为等腰梯形,所述搅拌轴(3)处于最大摆角位置时与罐体(1)的侧壁平行。

4.根据权利要求1所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述驱动机构(5)包括安装筒(51),所述安装筒(51)固定连接在罐盖(2)内侧的顶端,所述安装筒(51)的底部转动连接有贯穿安装筒(51)底壁的万向联轴器(52),所述万向联轴器(52)的底端与搅拌轴(3)固定连接,所述罐盖(2)的顶部固定安装有双轴电机(53),所述双轴电机(53)的其中一个输出轴与万向联轴器(52)的顶端固定连接。

5.根据权利要求4所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述推压机构(6)包括套环(61),所述套环(61)套设在搅拌轴(3)上、且套环(61)与搅拌轴(3)转动连接,所述套环(61)的两端均铰接有连杆(62),两个所述连杆(62)的顶端均铰接有连接座(63),两个所述连接座(63)的顶部均固定连接有滑杆(64),两个所述滑杆(64)的顶端均贯穿罐盖(2)的顶壁、且两个滑杆(64)均与罐盖(2)滑动连接,所述罐盖(2)的顶端设置有驱使两个滑杆(64)间歇性向下滑动的下压件(65)。

6.根据权利要求5所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述下压件(65)包括两个安装座(651),两个所述安装座(651)分别固定连接在两个滑杆(64)的顶部,两个所述安装座(651)的内侧均转动连接有压轮(652),所述双轴电机(53)的另一个输出轴固定连接有转动板(654),所述转动板(654)底部的一端固定连接有凸块(655),所述凸块(655)与两个压轮(652)间歇性接触。

7.根据权利要求6所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述凸块(655)的底面为弧面结构、且凸块(655)的最低点与压轮(652)的最低点处于同一水平面上。

8.根据权利要求6所述的一种环氧地坪漆混合用搅拌设备,其特征在于,所述下压件(65)还包括两个回复弹簧(653),两个所述回复弹簧(653)套设在相应的滑杆(64)上,两个所述回复弹簧(653)的顶端与相应的安装座(651)抵触,两个所述回复弹簧(653)的底端均与罐盖(2)的顶壁抵触。
