专利号: 2024206315019
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

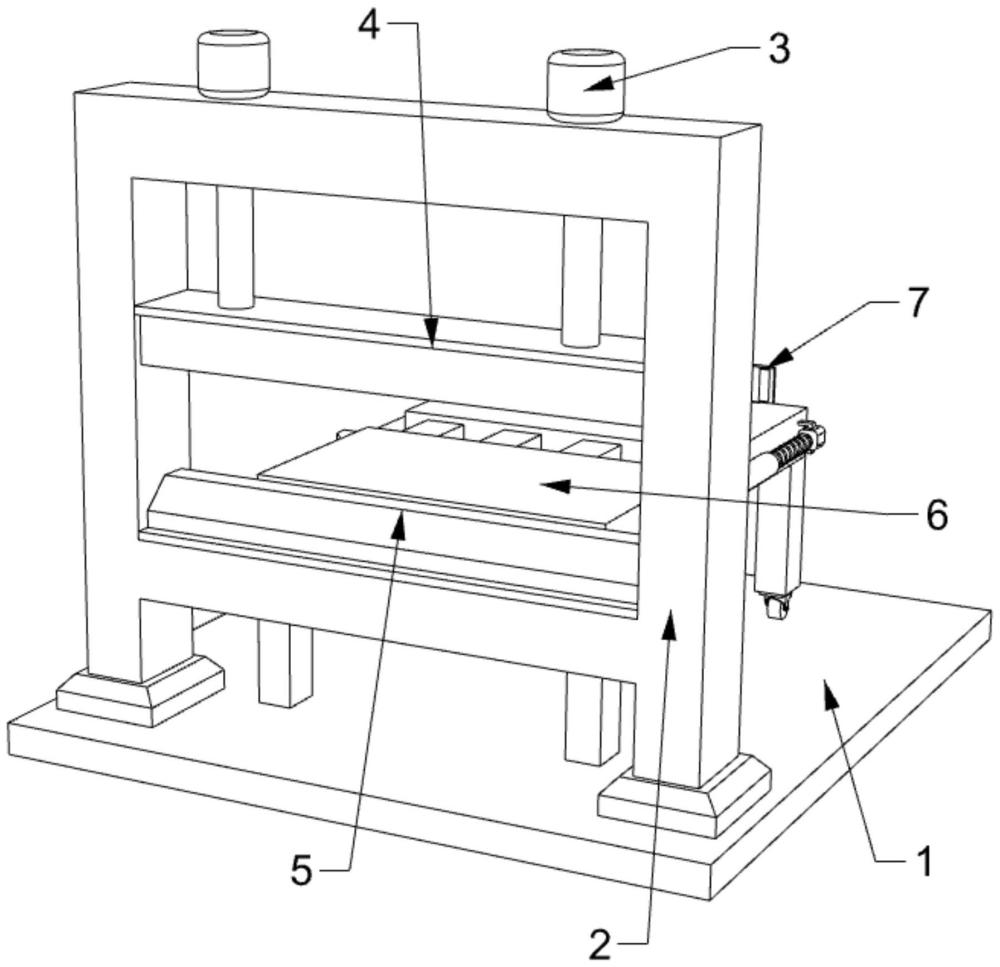

1.一种钣金折弯机,其特征在于,包括

底板(1);

折弯机主体(2),所述折弯机主体(2)的底部与底板(1)的顶部固定安装;

液压缸(3),所述液压缸(3)设置在折弯机主体(2)的顶端;

上压模(4),所述上压模(4)的顶部与液压缸(3)的底端固定安装;

下压模(5),所述下压模(5)的底部与折弯机主体(2)的表面固定安装;

可调节托料组件(6),所述可调节托料组件(6)设置在折弯机主体(2)的侧面,所述可调节托料组件(6)包括固定托板(60)、活动托板(61)、固定块(63)、套筒(64)、螺纹杆(65)、伺服电机(66),所述固定托板(60)的底端与底板(1)的顶部固定安装,所述活动托板(61)设置在固定托板(60)的侧面,所述固定块(63)的侧面与固定托板(60)的外表面固定安装,所述套筒(64)的端部与固定块(63)的表面固定安装,所述螺纹杆(65)的外表面与套筒(64)的内表面螺纹连接,所述伺服电机(66)的侧端与活动托板(61)的表面固定安装,所述伺服电机(66)的输出端与螺纹杆(65)的端部固定安装。

2.根据权利要求1所述的一种钣金折弯机,其特征在于,还包括推料辅助组件(7),所述推料辅助组件(7)设置在活动托板(61)的端部。

3.根据权利要求1所述的一种钣金折弯机,其特征在于,所述可调节托料组件(6)还包括连接杆(62)、万向轮(67),所述连接杆(62)的侧端与固定托板(60)的侧面固定安装,所述连接杆(62)的外表面与活动托板(61)的内表面滑动安装,所述万向轮(67)的顶部与活动托板(61)的底端固定安装,所述万向轮(67)的底部与底板(1)的表面活动安装。

4.根据权利要求2所述的一种钣金折弯机,其特征在于,所述推料辅助组件(7)包括固定板(70)、支撑杆(71)、电动伸缩杆(72)、推料板(73)、橡胶条(74),所述固定板(70)的侧端与活动托板(61)的侧面固定安装,所述支撑杆(71)的顶端与固定板(70)的底部固定安装,所述支撑杆(71)的底端与活动托板(61)的侧面固定安装,所述电动伸缩杆(72)的一端与固定板(70)的表面固定安装,所述电动伸缩杆(72)的另一端与推料板(73)的侧面固定安装,所述推料板(73)的底部与活动托板(61)的表面滑动安装,所述橡胶条(74)设置在推料板(73)的表面。
