专利号: 2024206305604
申请人: 邯郸市统计局数据管理中心
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

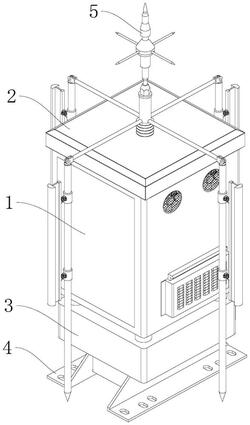

1.一种信息采集装置,包括信息采集箱(1),所述信息采集箱(1)的顶部固定连接有挡雨盖(2),所述信息采集箱(1)的底部固定安装有减震箱(3),所述减震箱(3)的底部固定连接有底座(4),其特征在于,还包括:避雷组件(5),所述避雷组件(5)固定安装于信息采集箱(1)的外侧,所述避雷组件(5)用于信息采集箱(1)的户外避雷;

减震机构(6),所述减震机构(6)固定安装于减震箱(3)的内部,所述减震机构(6)用于信息采集箱(1)的减震。

2.根据权利要求1所述的一种信息采集装置,其特征在于,所述信息采集箱(1)正面的顶端固定安装有两组散热风扇(101),所述信息采集箱(1)正面的底端固定连接有进风箱(102),所述进风箱(102)的外侧开设有多组进风孔,所述进风箱(102)的内侧滑动连接有过滤框(103),所述过滤框(103)的内侧固定安装有过滤网。

3.根据权利要求1所述的一种信息采集装置,其特征在于,所述避雷组件(5)架设于挡雨盖(2)顶部中心处的橡胶座(501),所述橡胶座(501)的顶部固定连接有导电柱(502),所述导电柱(502)的顶部固定连接有避雷针(503),所述导电柱(502)的外侧固定连接有多组导电杆(504),多组所述导电杆(504)远离导电柱(502)的一端均铰接有接地杆(505)。

4.根据权利要求3所述的一种信息采集装置,其特征在于,所述导电杆(504)与接地杆(505)之间通过铰接件(506)铰接,所述接地杆(505)的底端固定连接有插地锥头(507)。

5.根据权利要求4所述的一种信息采集装置,其特征在于,所述接地杆(505)的外侧固定套设有两组橡胶套(508),两组所述橡胶套(508)的外侧均固定连接有第一减震器(509),两组所述第一减震器(509)之间固定连接有防撞板(510),所述防撞板(510)的外侧固定连接有橡胶防撞条(511)。

6.根据权利要求1所述的一种信息采集装置,其特征在于,所述减震机构(6)包括滑动连接于减震箱(3)内部的移动板(601),所述移动板(601)顶部的四个拐角处均通过伸缩柱(602)与减震箱(3)滑动连接,且所述伸缩柱(602)的顶部与信息采集箱(1)固定连接,所述移动板(601)的底部通过连接套(603)与减震箱(3)滑动连接,所述连接套(603)的内侧固定连接有第二减震器(604)。

7.根据权利要求6所述的一种信息采集装置,其特征在于,所述减震箱(3)内部的底端固定连接有滑杆(605),所述滑杆(605)的外侧滑动连接有滑套(606),所述滑杆(605)的外侧且位于滑套(606)与减震箱(3)之间套设有弹簧(607),所述滑套(606)与连接套(603)之间转动连接有传动杆(608)。
