专利号: 202420630305X
申请人: 青岛荣优包装科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

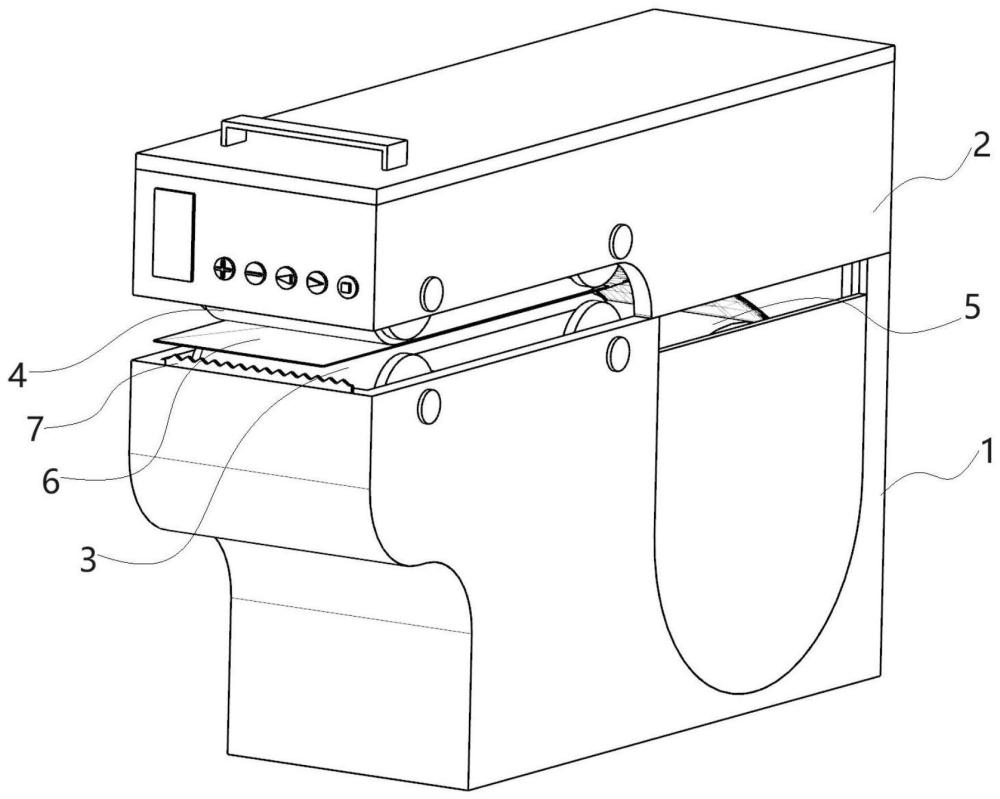

1.一种胶带切割装置,其特征在于,包括底座(1)、盖体(2)、第一传送机构(3)和第二传送机构(4);

所述盖体(2)设置于所述底座(1)上端,所述盖体(2)的末端通过转轴与所述底座(1)的末端转动连接;

所述第一传送机构(3)设置于所述底座(1)的前端,所述第二传送机构(4)设置于所述盖体(2)的前端;所述第一传送机构(3)与所述第二传送机构(4)相邻设置,所述第一传送机构(3)设置于所述第二传送机构(4)的下方;

所述底座(1)内放置有胶带卷(5),所述胶带卷(5)上的胶带(6)放置于所述第一传送机构(3)与所述第二传送机构(4)之间;所述第一传送机构(3)的外侧设置有切割刀片(7),所述切割刀片(7)设置于所述底座(1)上。

2.根据权利要求1所述的胶带切割装置,其特征在于,所述第一传送机构(3)设置有第一传送轴(8)和第二传送轴(9),所述第一传送轴(8)与所述第二传送轴(9)通过第一传送带(10)连接;所述第二传送机构(4)设置有第三传送轴(11)和第四传送轴(12),所述第三传送轴(11)与所述第四传送轴(12)通过第二传送带(13)连接;

所述第一传送带(10)的上表面和所述第二传送带(13)的下表面相邻设置。

3.根据权利要求2所述的胶带切割装置,其特征在于,所述第一传送轴(8)的一端设置有第一齿轮(15),所述第三传送轴(11)的一端设置有第二齿轮(14);

所述第一齿轮(15)和所述第二齿轮(14)啮合连接;所述第一齿轮(15)通过第一转轴与驱动电机(16)的输出轴固定连接;所述驱动电机(16)固定于所述底座(1)的外侧。

4.根据权利要求3所述的胶带切割装置,其特征在于,所述盖体(2)的一侧嵌装有屏幕(17)和控制按钮(18),所述底座(1)内设置有控制装置;

所述屏幕(17)、控制按钮(18)、控制装置和所述驱动电机(16)电性连接。

5.根据权利要求3所述的胶带切割装置,其特征在于,所述第一齿轮(15)和所述第二齿轮(14)的直径和齿数相同,所述第一传送轴(8)、第二传送轴(9)、第三传送轴(11)和第四传送轴(12)的直径相同。

6.根据权利要求3所述的胶带切割装置,其特征在于,所述第一传送轴(8)通过所述第一转轴与所述底座(1)转动连接,所述第二传送轴(9)通过第二转轴与所述底座(1)转动连接,所述第三传送轴(11)通过第三转轴与所述盖体(2)转动连接,所述第四传送轴(12)通过第四转轴与所述盖体(2)转动连接。

7.根据权利要求1所述的胶带切割装置,其特征在于,所述底座(1)内设置有固定环(19);所述底座(1)的一侧开设有侧孔,所述侧孔上卡接有侧门(20)。
