专利号: 2024206301139
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

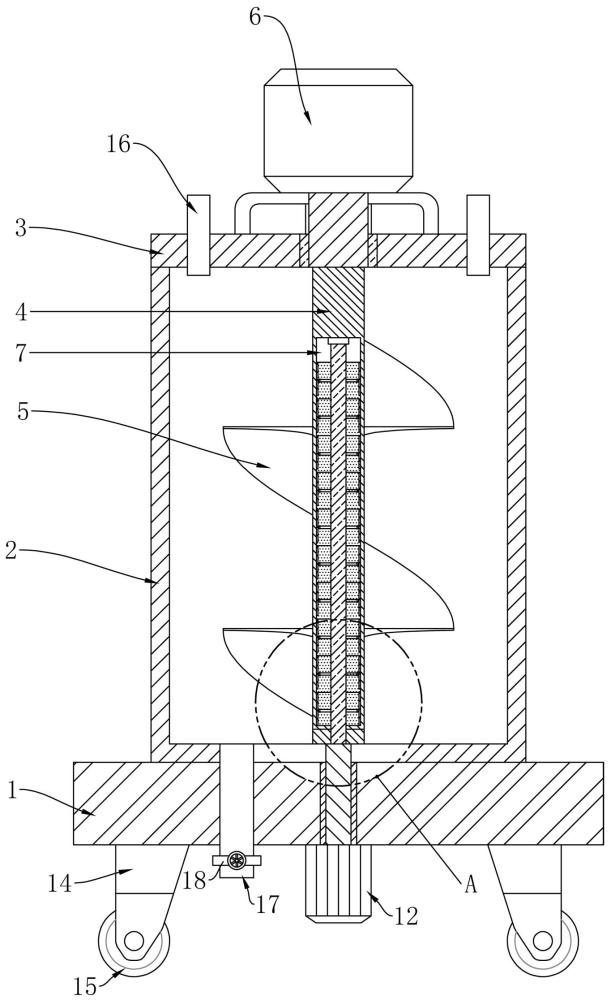

1.一种新型高速公路混凝土拌合机,其特征在于:包括支撑座(1),所述支撑座(1)左右分布,在所述支撑座(1)上方还安装有箱体(2),箱体(2)顶端设有可开合的箱盖(3);在所述箱体(2)中心还设有竖直分布的搅拌轴(4),且搅拌轴(4)与箱体(2)底端之间设有轴承;在所述搅拌轴(4)上设有螺旋结构的搅拌叶(5),且搅拌叶(5)的螺距为搅拌轴(4)长度的0.6‑

0.8倍;所述箱盖(3)一侧设有驱动电机(6),驱动电机(6)的输出轴与搅拌轴(4)连接;在所述搅拌轴(4)内设有竖直分布的空腔(7),空腔(7)内壁还开始有上下分布的多个的偏心环(8),所述偏心环(8)由多个首尾连接的偏心体(9)组成,且相邻两个偏心体(9)之间留有间隙;在所述搅拌轴(4)内还设有振动件,振动件包括转轴(10)、封盖(11)、转动电机(12)和冲击臂(13);所述转轴(10)同轴安装于搅拌轴(4)的空腔(7),且顶端与空腔(7)侧壁通过轴承连接;所述封盖(11)设置于搅拌轴(4)的底端,用于封堵空腔(7);所述转动电机(12)设置于支撑座(1),且输出轴与转轴(10)连接,并保持转轴(10)与搅拌轴(4)转动方向相反;所述冲击臂(13)设置于转轴(10),且可伸缩。

2.如权利要求1所述的一种新型高速公路混凝土拌合机,其特征在于:在所述支撑座(1)下方还连接安装有支撑腿(14),支撑腿(14)的下端还通过支架安装有带有刹车功能的移动轮(15)。

3.如权利要求2所述的一种新型高速公路混凝土拌合机,其特征在于:所述箱盖(3)上设有环形均匀分布的多个进料管(16);在所述箱体(2)底端还连接安装有卸料管(17),且在卸料管(17)上还安装有气动阀(18)。

4.如权利要求3所述的一种新型高速公路混凝土拌合机,其特征在于:其中所述偏心体(9)的横截面为一端小、一端大的弧形结构,以使得冲击臂(13)自偏心体(9)小端移动至大端过程中,冲击臂(13)整体长度逐渐减小。

5.如权利要求4所述的一种新型高速公路混凝土拌合机,其特征在于:所述冲击臂(13)为环形均匀分布的多组,且为上下分布的多层。

6.如权利要求5所述的一种新型高速公路混凝土拌合机,其特征在于:所述冲击臂(13)包括固定柱(19)、移动柱(20)、冲击头(21)和压簧(22);所述固定柱(19)设置于转轴(10),所述移动柱(20)直径小于固定柱(19)的直径,且移动柱(20)可移动地设置于固定柱(19);

所述冲击头(21)设置于移动柱(20)端部,且为半球形结构;所述压簧(22)套设安装于移动柱(20),且一端连接冲击头(21)、另一端连接固定柱(19)。
