专利号: 2024206235090
申请人: 河南衣拾服饰有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

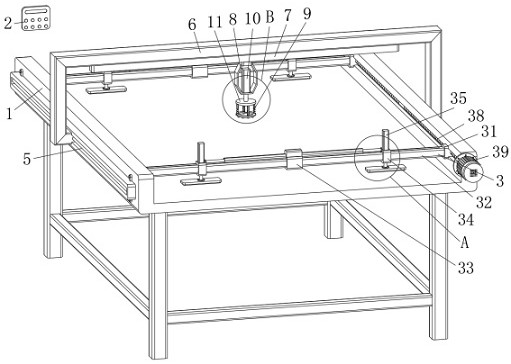

1.一种服装加工用布料裁剪拉平装置,其特征在于:包括工作台(1)、自动拉平机构(3)和裁剪防褶机构(9);

工作台(1):其左侧设有直线电机一(5),工作台(1)的右侧设有滑轨,直线电机一(5)的动子端设有纵移架(6),纵移架(6)的右端与滑轨滑动连接,纵移架(6)的顶壁设有直线电机二(7),直线电机二(7)的动子端设有横移架(8),横移架(8)的内部通过电动推杆三(10)设有升降座(11),升降座(11)的下侧设有裁剪刀(12),工作台(1)的左右两壁均开设有滑槽一;

自动拉平机构(3):其设置于滑槽一之间;

裁剪防褶机构(9):其设置于升降座(11)的下侧;

其中:还包括单片机(2),所述单片机(2)设置于工作台(1)的外部,单片机(2)的输入端与外部电源电连接,单片机(2)的输出端分别与直线电机一(5)、直线电机二(7)和电动推杆三(10)的输入端电连接;

所述自动拉平机构(3)包括滑座一(31)、横杆(32)、滑座二(34)、电动推杆一(35)和拉平座(36),所述滑座一(31)均均匀滑动连接于滑槽一的内部,横向相邻的两个滑座一(31)之间均设有横杆(32),横杆(32)的中部均开设有十字通槽,十字通槽的内部均滑动连接有均匀分布的滑座二(34),滑座二(34)的上侧均设有电动推杆一(35),电动推杆一(35)的输入端均与单片机(2)的输出端电连接,电动推杆一(35)的伸缩端均设有拉平座(36);

所述自动拉平机构(3)还包括固定座(33)和电动推杆二(37),所述固定座(33)均设置于横杆(32)的中部,滑座二(34)与相邻的固定座(33)之间均设有电动推杆二(37),电动推杆二(37)的输入端均与单片机(2)的输出端电连接;

所述自动拉平机构(3)还包括双向丝杠(38)和电机(39),所述双向丝杠(38)通过轴承转动连接于右侧的滑槽一内,双向丝杠(38)的前后两端均与相邻的滑座一(31)螺纹连接,工作台(1)的前侧设有电机(39),电机(39)的输入端与单片机(2)的输出端电连接,电机(39)的输出轴与双向丝杠(38)的前端固定连接。

2.根据权利要求1所述的一种服装加工用布料裁剪拉平装置,其特征在于:所述拉平座(36)的下侧均设有橡胶垫(4)。

3.根据权利要求1所述的一种服装加工用布料裁剪拉平装置,其特征在于:所述裁剪防褶机构(9)包括伸缩柱(91)、环形座(93)和旋转球(94),所述伸缩柱(91)均设置于升降座(11)的下侧,伸缩柱(91)的伸缩端之间设有一个环形座(93),环形座(93)的下侧开设有均匀分布的过半圆槽,过半圆槽的内部均滑动连接有旋转球(94)。

4.根据权利要求3所述的一种服装加工用布料裁剪拉平装置,其特征在于:所述裁剪防褶机构(9)还包括弹簧(92),所述弹簧(92)均设置于升降座(11)和环形座(93)之间,弹簧(92)均与相邻的伸缩柱(91)的外端活动套接。
