专利号: 202420623081X
申请人: 苏州百印包装科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

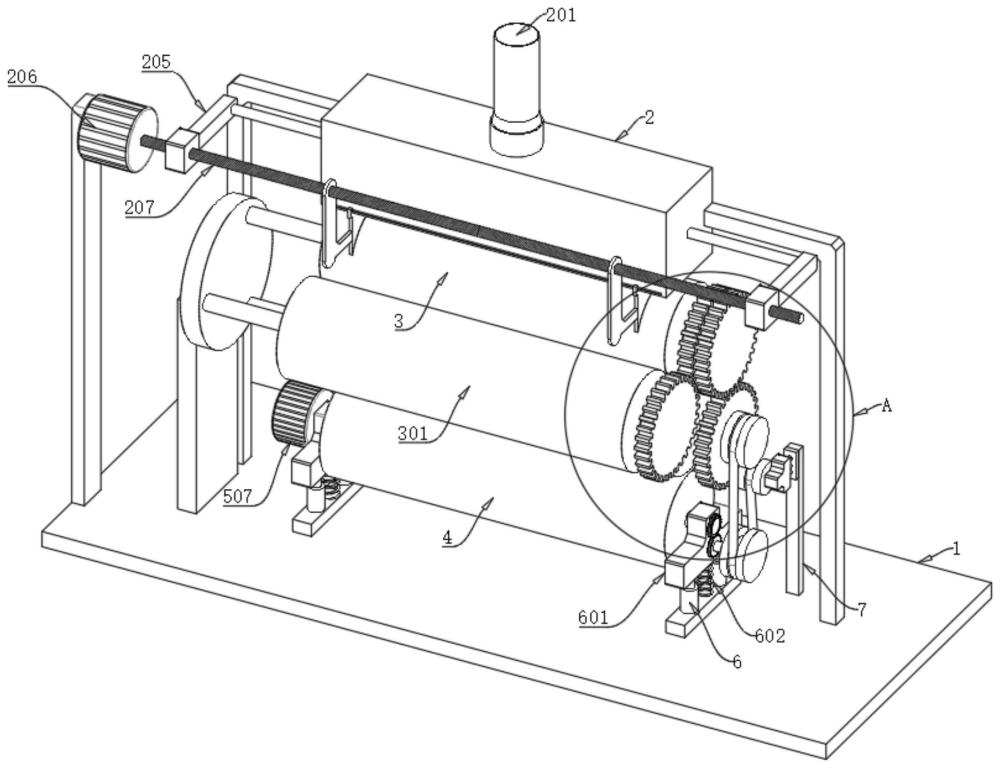

1.一种不干胶标签均匀涂硅涂胶用涂布设备,包括底座(1),其特征在于,还包括:

安装于底座(1)上的喷涂机构,所述喷涂机构上设有多个喷嘴(202);

范围调节组件,所述范围调节组件安装于喷涂机构上,所述范围调节组件控制喷嘴(202)的通堵状态。

2.根据权利要求1所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述喷涂机构包括固定安装于底座(1)上的喷涂箱(2)、固定安装于喷涂箱(2)上且与喷涂箱(2)连通的进胶管(201),多个所述喷嘴(202)线性阵列在喷涂箱(2)的底部且与喷涂箱(2)连通。

3.根据权利要求2所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述范围调节组件包括滑动安装于喷涂箱(2)内部两侧的挡板(203)、固定安装于挡板(203)上贯穿喷涂箱(2)一侧延伸至喷涂箱(2)外侧的连接杆(204)、固定安装于连接杆(204)上的连接块(205)、固定安装于底座(1)上的第一电机(206)、转动安装于底座(1)上且与第一电机(206)输出轴固定连接的双向丝杆(207),两个所述连接块(205)螺纹连接于双向丝杆(207)的两侧。

4.根据权利要求3所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述双向丝杆(207)的两侧均螺纹连接有防溅板(208),所述防溅板(208)位于喷涂箱(2)和喷嘴(202)的下方,所述防溅板(208)防止喷嘴(202)喷出的胶向外侧扩散。

5.根据权利要求1所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,还包括均摊机构,所述均摊机构安装于底座(1)上且位于喷嘴(202)的下方,所述均摊机构承接喷嘴(202)上喷出的胶液,并对胶液进行均摊。

6.根据权利要求5所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述均摊机构包括转动安装于底座(1)上的第一均摊辊(3)和第二均摊辊(301)以及第三均摊辊(302),所述第一均摊辊(3)位于喷嘴(202)的正下方,所述第一均摊辊(3)与第二均摊辊(301)相互接触,所述第二均摊辊(301)与第三均摊辊(302)相互接触,还包括驱动第一均摊辊(3)和第二均摊辊(301)以及第三均摊辊(302)进行转动的驱动机构。

7.根据权利要求6所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述底座(1)上固定安装有两组伸缩杆(6),底座(1)的两侧固定安装有两个弹簧(602),同一组所述伸缩杆(6)上固定安装有支撑座(601),所述支撑座(601)与弹簧(602)固定连接,两个所述支撑座(601)上转动安装有驱动辊(4),所述驱动辊(4)位于第三均摊辊(302)的正下方,所述驱动辊(4)驱动标签进行移动,所述驱动辊(4)与驱动机构传动连接。

8.根据权利要求7所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述驱动机构包括固定安装于底座(1)上的第二电机(507)、固定安装于第一均摊辊(3)上的第一齿轮(5)、固定安装于第二均摊辊(301)上的第二齿轮(501)、固定安装于第一齿轮(5)上的第三齿轮(502)、固定安装于第三均摊辊(302)上的第四齿轮(503)、固定安装于驱动辊(4)上的第一换向齿轮(508)、转动安装于支撑座(601)上的第二换向齿轮(509)、固定安装于第二换向齿轮(509)上的第一带轮(504)、固定安装于第四齿轮(503)上的第二带轮(505),设于第一带轮(504)和第二带轮(505)上的传动带(506),所述第二电机(507)的输出轴与驱动辊(4)同轴固定连接,所述第一齿轮(5)与第二齿轮(501)相互啮合,所述第三齿轮(502)与第四齿轮(503)相互啮合,所述第一换向齿轮(508)与第二换向齿轮(509)相互啮合。

9.根据权利要求8所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,还包括张紧机构,所述张紧机构防止传动带(506)发生松动。

10.根据权利要求9所述的一种不干胶标签均匀涂硅涂胶用涂布设备,其特征在于,所述张紧机构包括固定安装于底座(1)上的立柱(7)、固定安装于立柱(7)上的支撑板(701)、固定安装于支撑板(701)上的伸缩柱(702)、固定安装于伸缩柱(702)上的安装座(704)、固定安装于支撑板(701)和安装座(704)之间的施压弹簧(703)、转动安装于安装座(704)上的张紧轮(705),所述张紧轮(705)抵靠于传动带(506)上。
