专利号: 2024206062250
申请人: 慈溪市昌和精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

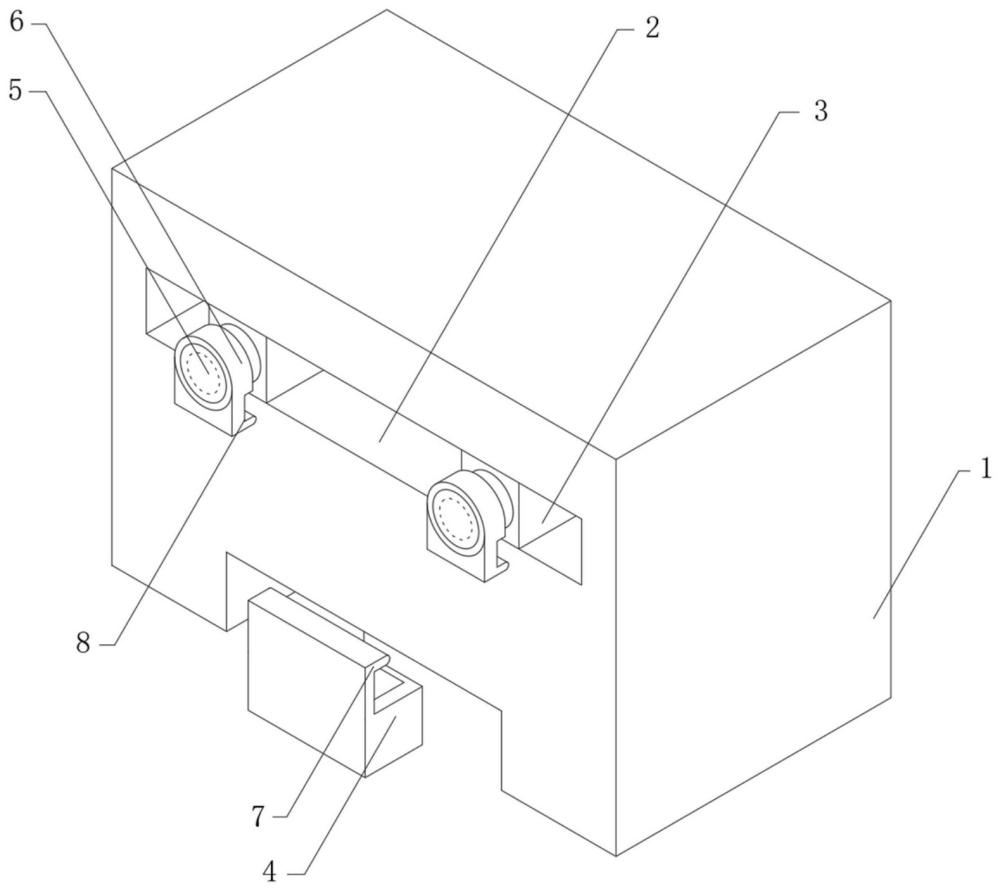

1.一种轴承套圈机床用的定位夹具结构,包括套圈夹具座(1)、套圈固定座(4)和伺服驱动电机(9),其特征在于,所述套圈夹具座(1)正面的顶部开设有通孔滑槽(2),所述通孔滑槽(2)背面的一侧通过支架与伺服驱动电机(9)连接,所述伺服驱动电机(9)的输出端安装有左旋螺杆件(10),所述左旋螺杆件(10)的一端安装有一体化成型的右旋螺杆件(11),所述左旋螺杆件(10)的螺纹处和右旋螺杆件(11)的螺纹处均安装有螺纹连接座(13),两个所述螺纹连接座(13)的一端均安装有套圈限位柱(3),两个所述套圈限位柱(3)的一端均固定设置有限位柱头(5),两个所述限位柱头(5)的一端均套设安装有套圈限位压套(6),两个所述套圈限位压套(6)的一端均安装有套圈弯折压部(8)。

2.根据权利要求1所述的一种轴承套圈机床用的定位夹具结构,其特征在于:所述套圈固定座(4)设置在套圈夹具座(1)底部的中心处,所述套圈固定座(4)的顶端边侧安装有套圈卡条(7),所述套圈固定座(4)的顶端中部内置安装有弹簧段(17),所述弹簧段(17)的一端固定安装有套圈下压板(18)。

3.根据权利要求2所述的一种轴承套圈机床用的定位夹具结构,其特征在于:所述套圈夹具座(1)底端的凹槽中部安装有滑动轨道(14),所述滑动轨道(14)的内部滑动安装有驱动滑块(15),所述驱动滑块(15)的底端安装有套圈上压板(16),所述套圈上压板(16)与套圈下压板(18)对应且套圈上压板(16)与套圈卡条(7)接触。

4.根据权利要求1所述的一种轴承套圈机床用的定位夹具结构,其特征在于:所述通孔滑槽(2)的内部开设有一组辅助滑动槽,所述辅助滑动槽与两个套圈限位柱(3)滑动连接。

5.根据权利要求1所述的一种轴承套圈机床用的定位夹具结构,其特征在于:所述右旋螺杆件(11)和左旋螺杆件(10)的连接处设置有轴承安装座(12),所述轴承安装座(12)位于通孔滑槽(2)背面的对称中心处。

6.根据权利要求1所述的一种轴承套圈机床用的定位夹具结构,其特征在于:所述套圈限位压套(6)绕着限位柱头(5)的转动角度为圆周角。
