专利号: 2024206026396
申请人: 佛山市普洛达家具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

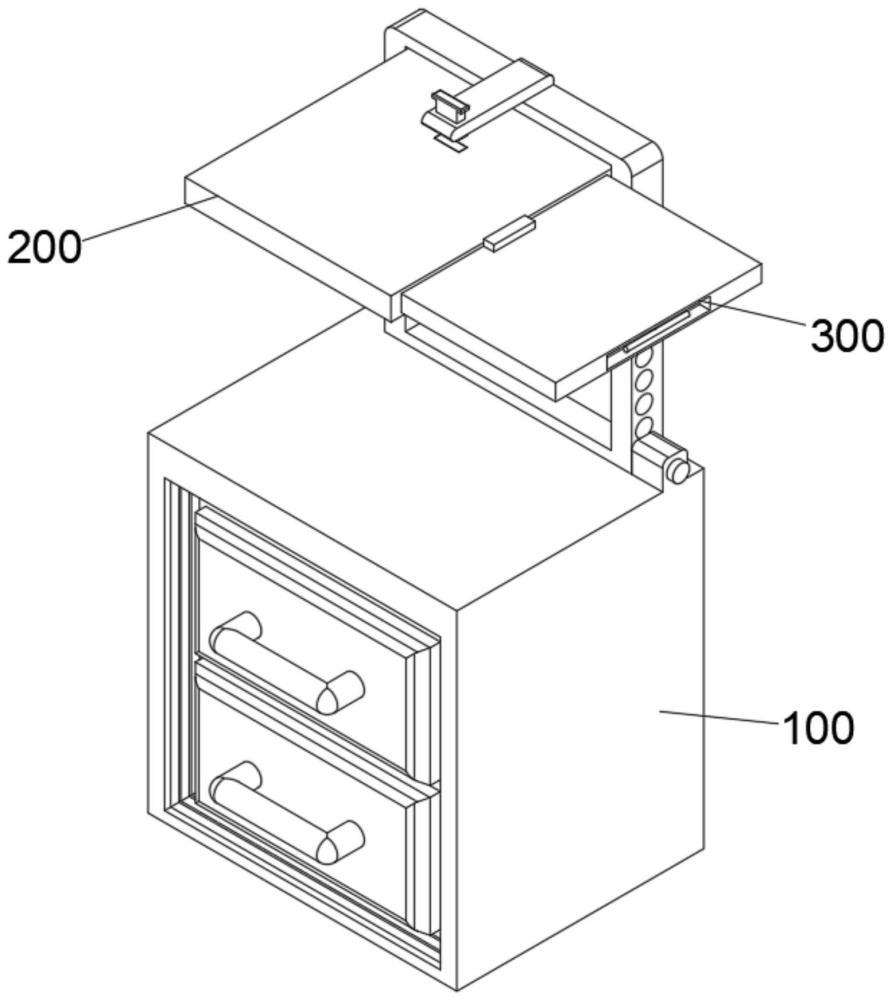

1.一种折叠式家具,其特征在于:至少包括基底组件(100),所述基底组件(100)能够进行伸缩,在滑动到指定位置时可以进行锁止,在不使用时不占用多余空间,具体的:所述基底组件(100)包括柜体(101),所述柜体(101)顶部开设有凹槽(102),所述凹槽(102)内滑动连接有滑板(103),所述滑板(103)的一侧设有转轴(104);

翻折组件(200),所述翻折组件(200)转动连接在基底组件(100)的一侧,能够收入基底组件(100)内部,翻转后能够被基底组件(100)吸附限位;

延长组件(300),所述延长组件(300)与翻折组件(200)一侧滑动连接,能延长翻折组件(200)的承载面积,并能够在伸出时进行锁止定位。

2.如权利要求1所述的折叠式家具,其特征在于:所述翻折组件(200)包括转板(201),所述转板(201)与转轴(104)转动连接,所述转板(201)的一侧开设有卡槽(202),所述延长组件(300)包括连板(301),所述连板(301)与卡槽(202)滑动连接,所述连板(301)的顶部开设有插槽(302),所述插槽(302)内设有弹簧(303),所述弹簧(303)顶部设有挂板(304),所述挂板(304)与转板(201)挂接配合。

3.如权利要求1所述的折叠式家具,其特征在于:所述柜体(101)的顶部一侧设有底块(105),所述底块(105)内滑动连接有插块(106),所述滑板(103)的一侧开设有多个插孔(107),所述插块(106)与插孔(107)相适配。

4.如权利要求2所述的折叠式家具,其特征在于:所述转板(201)顶部嵌设有磁石(203),所述滑板(103)顶部转动连接有转杆(108),所述转杆(108)的内部滑动连接有铁块(109),所述铁块(109)与磁石(203)磁吸连接。

5.如权利要求2所述的折叠式家具,其特征在于:所述连板(301)的前侧开设有空腔(305),所述空腔(305)内滑动连接有拉杆(306)。
