专利号: 2024205859260
申请人: 无锡市昌顺科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

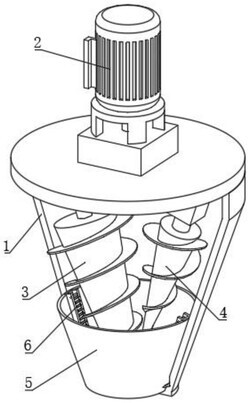

1.一种饲料加工用可调节双螺旋混合机,包括混合机主体(1)、驱动电机(2)、螺旋搅拌器一(3)和螺旋搅拌器二(4),所述驱动电机(2)设置于混合机主体(1)的顶端,螺旋搅拌器一(3)和螺旋搅拌器二(4)设置于混合机主体(1)的内部;其特征在于,所述混合机主体(1)的内部底端设置有转动结构(5),所述转动结构(5)包括转动盘(51),转动盘(51)的中间与螺旋搅拌器一(3)的端部活动连接,且转动盘(51)与混合机主体(1)的内壁转动连接,转动盘(51)的边缘处设置有两个预留槽(53),且预留槽(53)的内部连接有锥齿轮一(54),锥齿轮一(54)轴线与转动盘(51)下端内壁转动连接,混合机主体(1)的内壁开设有齿牙一(52),齿牙一(52)与锥齿轮一(54)相啮合。

2.根据权利要求1所述的一种饲料加工用可调节双螺旋混合机,其特征在于,所述转动盘(51)的中间开设有连接孔,且连接孔与螺旋搅拌器一(3)端部连接,连接孔转动轴线与转动盘(51)的轴线相同。

3.根据权利要求2所述的一种饲料加工用可调节双螺旋混合机,其特征在于,所述锥齿轮一(54)的边缘与混合机主体(1)的内壁相适配,且锥齿轮一(54)所在直线与转动盘(51)轴线相对齐。

4.根据权利要求3所述的一种饲料加工用可调节双螺旋混合机,其特征在于,两个所述转动盘(51)的内壁均设置有升降结构(6),所述升降结构(6)包括固定框(61),固定框(61)与转动盘(51)的内壁相焊接,固定框(61)两端连接有带轮(63),两个带轮(63)之间连接有传输带(64),传输带(64)的表面连接有送料板(65),其中一个带轮(63)的一侧安装有锥齿轮二(62),锥齿轮二(62)与锥齿轮一(54)相啮合。

5.根据权利要求4所述的一种饲料加工用可调节双螺旋混合机,其特征在于,每个所述送料板(65)与传输带(64)之间设置有螺钉,送料板(65)通过螺钉与传输带(64)相固定,螺旋搅拌器一(3)和螺旋搅拌器二(4)转动范围均位于两个固定框(61)之间。
