专利号: 2024205858107
申请人: 淄博儒创建材科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

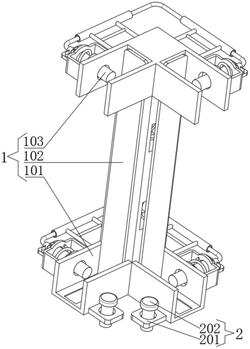

1.一种装配式墙体垂直边角拼接结构,其特征在于,包括:

整体结构(1)和定位结构(2),所述定位结构(2)位于整体结构(1)的外表面底部两侧位置;

所述整体结构(1)包括结构本体(101),所述结构本体(101)的外表面顶部和底部两侧固定连接有若干个均匀分布的框架(113),所述框架(113)的外表面贯穿设置有插杆(103),所述插杆(103)的外表面固定连接有圆盘(112),所述圆盘(112)的外表面设置有第一压簧(111),所述框架(113)的外表面固定连接有连接板(110),两个所述连接板(110)的相对一侧固定连接有第一圆筒(109),所述插杆(103)的外表面固定连接有连接绳(105)。

2.根据权利要求1所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述插杆(103)的外表面贯穿结构本体(101)的外表面,所述连接绳(105)的外表面与第一圆筒(109)的内表壁滑动连接。

3.根据权利要求1所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述第一压簧(111)的一端与圆盘(112)的外表面固定连接,所述第一压簧(111)的另一端与框架(113)的外表面固定连接。

4.根据权利要求1所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述结构本体(101)的外表面顶部和底部两侧固定连接有第二圆筒(104),所述第二圆筒(104)的内表壁与连接绳(105)的外表面滑动连接。

5.根据权利要求1所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述结构本体(101)的内表面开设有若干个均匀分布的凹槽(107),所述凹槽(107)的内表壁中心处固定连接有滑杆(108),所述滑杆(108)的伸出端固定连接有防滑垫(102)。

6.根据权利要求5所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述滑杆(108)的外表面套设有第二压簧(106),所述第二压簧(106)的一端与凹槽(107)的内表壁固定连接,所述第二压簧(106)的另一端与防滑垫(102)的外表面固定连接。

7.根据权利要求1所述的一种装配式墙体垂直边角拼接结构,其特征在于:所述定位结构(2)包括连接块(201),所述连接块(201)的顶部中心处螺纹贯穿设置有螺栓(202),所述连接块(201)的外表面与结构本体(101)的外表面固定连接。
